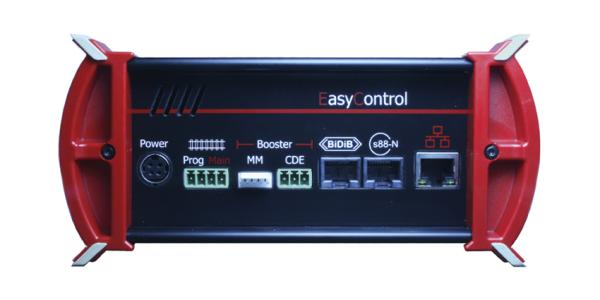

Tams Elektronik, Zentrale mc² | V2-6, MasterControl 2 , integr. Booster, DCC, DCC-A, RailCom, MM, s88-N, X-Net, L-Net, BiDiB, CAN

Tams Elektronik, Zentrale mc² | V2-6, MasterControl 2, integr. Booster, DCC, DCC-A, RailCom, MM, MM2, m3, s88-N, X-Net, L-Net, BiDiB, CAN

• Version 2-6 (V2-6)
• Wahlweise als Silver Edition (40-03027-01) oder Black Edition (40-03037-01)
• mit integriertem 6,5 A-Booster

• mc² | Digitalzentrale MasterControl 2

• Netzteil MEAN WELL GSM160B24-R7B (Version V2-6) bzw. zur Versorgung der Zentrale und der Gleise im Boosterabschnitt des integrierten Boosters

• Netzkabel für Netzteil. Ausführung mit Eurostecker (CEE 7/16) und Stecker für Netzkabelbuchse (europäische Ausführung / C7)

• Patchkabel mit RJ 45-Anschlüssen (Länge: 1,80 m, mindestens Cat. 5e )

• Stecker für die Anschlüsse an Haupt- und Programmiergleis

• Stecker für den Anschluss an externe Booster

• RJ 45-Blindstecker

• Halterungen zur Befestigung der mc²

• Leitfaden zur Inbetriebnahme. Die Anleitung besteht außerdem aus dem Handbuch, das auf der Web-Oberfläche der Zentrale zum Download bereitsteht und den Direkthilfen neben den Eingabefeldern.

• Sticker-Bogen für Beschriftung der Anschlusskabel

Digitalprotokolle

• Motorola-I und -II
• DCC (entsprechend NMRA-und RCN-Standard)
• m3 (zur Ansteuerung von mfx-Decodern, keine Rückmeldungen)

Fahrzeugdecoder-Adressen:

• Motorola: 255 (1 – 255)
• DCC: 10.239 (1 – 10239)
• m3: 16.384

Fahrstufen:

• Motorola: 14 oder 27 (a oder b)
• DCC: 14, 28 oder 128
• m3: 126

Funktionen:

• Motorola: function, f1 bis f4
• DCC: f0 bis f31 bzw. f32.768
• m3: f0, f1 bis f31

Zubehördecoder-Adressen:

• Motorola: 1.020 (1 – 1.020)
• DCC: 2.040 (1 – 2.040)
• m3: ---

Rückmeldeformate:

• RailCom

Schnittstellen

Für den Anschluss externer Steuergeräte:

• Märklin CAN-Bus (Mini-Din 10-polig)
• LocoNet (RJ 12)
• EasyNet (RJ 45)
• XpressNet (RJ 12)
• rec / "Sniffer" (2-polig, RM 2.54 mm)

Für den Anschluss externer Rückmelder:

• Märklin-Can-Bus (10-polig)
• LocoNet (RJ12)
• s88-N (RJ45) | max. Anzahl von s88-Modulen: 52 s88 oder s88-kompatible Module (832 Kontakte)
• BiDiB (RJ45) | max. Anzahl von BiDiB-Knoten: 31 in einer Ebene

Computer-Schnittstelle:

• LAN (RJ 45) / TCP | Protokolle: BiDiB, p50x und Z21

Audio-Schnittstelle:

• Line-Out-Ausgang für den Anschluss von Aktivboxen oder Verstärkern (2,5 mm Stereo-Klinkenstecker)

Schnittstellen für externe Booster:

• Märklin-kompatibel
• DCC-konform
• BiDiB
• LocoNet (nur Versionen V2-6 und V2-9)

• Hauptgleis
• DCC-Programmiergleis

Elektrische Eigenschaften

Spannungsversorgung:

• 24 Volt Gleichspannung
• Schaltnetzteil zur Versorgung der Zentrale und der Gleise im Boosterabschnitt des integrierten Boosters im Lieferumfang enthalten

Maximaler Gesamtstrom:

• Versionen V1 und V2-6: 6,67 A
• Versionen V2-9: 9,2 A

Maximaler Strom für externe Digitalgeräte:

• insgesamt: 1.200 mA. Die Angabe bezieht sich auf alle Digitalgeräte an der CAN-, LocoNet-, EasyNet, XpressNet- und BiDiB-Schnittstelle, die über die jeweilige Busleitung mit Strom versorgt werden.
• für s88-Module: maximal 200 mA
• für LocoNet-Module: maximal 500 mA

Integrierter Booster

Ausgangsspannung:

• 8 bis 22 V Digitalspannung (geregelt)
• einstellbar in Schritten von 1 V

Maximaler Ausgangsstrom:

• Versionen V1 und V2-6: 1 bis 6,5  A
• Versionen V2-9: 1 bis 9 A
• einstellbar in Schritten von 0,5 A

Leistungsaufnahme:

• Versionen V1 und V2-6: max. 143 Watt
• Versionen V2-9: max. 198 Watt

Digitalformate:

• DCC
• Motorola
• m3

Rückmeldeformat: RailCom

• RailCom-Cutout abschaltbar
• integrierter globaler RailCom-Detektor

Ausgangssignal:

• symmetrisch

Sicherheit:

• automatische Abschaltung bei Überlast ("Kurzschluss-Abschaltung")
• Kurzschluss-Empfindlichkeit: 10 – 2.000 ms (einstellbar)

Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
