Adapter für PluX22- und 21 MTC-Schnittstelle
-
zum Nachrüsten von Fahrzeugen ohne (PluX- oder MTC-) Schnittstelle
-
verschiedene Einbauvarianten zur Anpassung an verschiedene Einbausituationen
-
Lieferung ohne Anschlusskabel
Einbauvarianten für PluX-Decoder

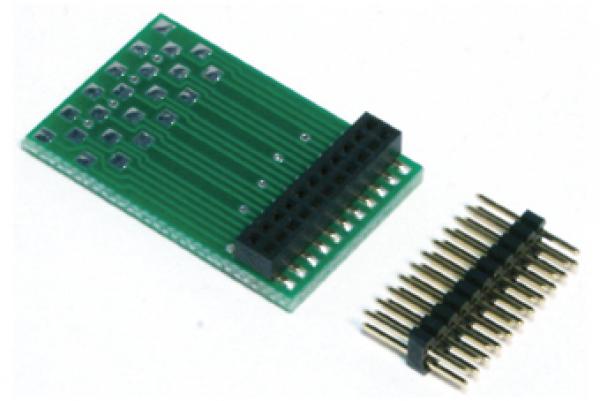

Auf der Adapterplatine ist eine 22-polige Buchse aufgelötet, in die der Stecker einer Decoder-seitigen PluX-Schnittstelle eingesteckt wird.
|
Variante 1: Steckrichtung von oben |
|
|
Variante 2: Steckrichtung von unten |
|
Weitere Informationen zur Decoder-Schnittstelle PluX16 und PluX22: RailCommunitiy-Norm RCN-122
Einbauvarianten für MTC-Decoder

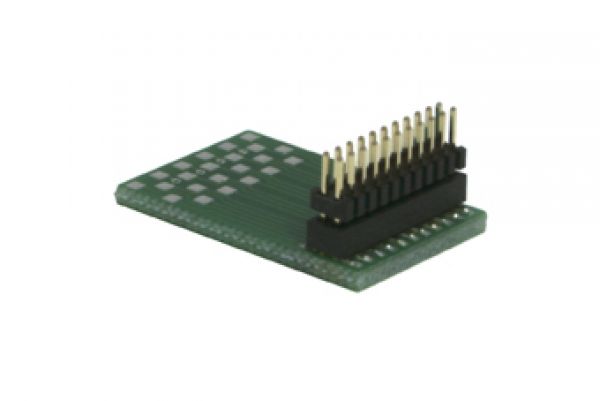

Um den Adapter mit einer Decoder-seitigen 21MTC-Schnittstelle verbinden zu können, muss zusätzlich der 22-polige Stecker in die Buchse eingesteckt werden.
|
Variante 1a: Steckrichtung von oben + Buchsenleiste Decoder oben |
|
|
Variante 1b: Steckrichtung von unten + Buchsenleiste Decoder oben |
|
|
Variante 2a: Steckrichtung von oben + Buchsenleiste Decoder unten |
|
|
Variante 2b: Steckrichtung von unten + Buchsenleiste Decoder unten |
|
Weitere Informationen zur Decoder-Schnittstelle 21MTC: RailCommunitiy-Norm RCN-121
