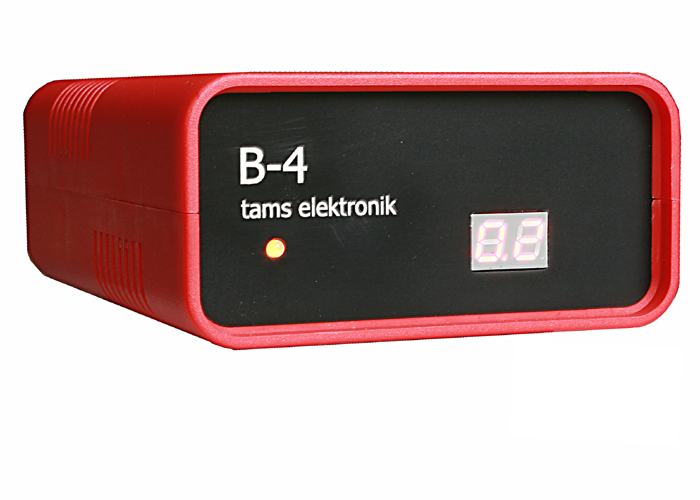

Tams Elektronik, Booster B-4, Version "LocoNet",RailCom, MM, DCC, mfx®, Fertig-Gerät im Gehäuse
Booster B-4 mit 2, 3, 4 oder 5 A Ausgangsstrom
- Nenngrößen: Z bis II
- Digitalformate: MM, DCC, mfx® (Schalt- und Steuerbefehle)
- Gleisspannung: 12-24 V (geregelt), einstellbar in 1V-Schritten
- Ausgangsstrom: 2, 3, 4 oder 5 A
- Ausgangssignal: symmetrisch
- Ausführungen: ohne oder mit Display
|
Info:
Ausführung
mit Display
................................ |
Im Display werden folgende Informationen angezeigt:
- aktueller Strom
- verbleibende Sekunden bis zum Wiedereinschalten nach einem Kurzschluss
- eingestellte CV-Werte
|
|
Version "LocoNet"
|
- zwei RJ 12-Buchsen für den Anschluss an LocoNet-Busleitungen
- Funktion: die Gleissignale werden durchgeschleift, es werden jedoch vom B-4 keine Informationen aktiv generiert
- vorkonfiguriert für FREMO-Einsatz
|
Anschluss an die Zentrale
--> Infos zu Booster-Schnittstellen
- an den DCC-kompatiblen Boosterausgang
- an den Gleisausgang
- von Zentralen mit Märklin-konformer Booster-Schnittstelle (z.B. Märklin 6021)
- von Zentralen mit spezieller Anschlussbuchse (z.B. Roco Lokmaus)
Bidirektionale Kommunikation
- RailCom: integriert (abschaltbar)
- mfx: nicht integriert
- BiDiB: nein
Kurzschluss-und Überlast-Sicherung
--> Infos zu Kurzschluss- und Überlast-Sicherung
- Kurzschluss-Rückmeldung an die Zentrale: ja. Format:DCC
- interne Kurzschlussabschaltung: ja.
- Kurzschlussempfindlichkeit einstellbar ja. Grenzwert einstellbar auf 2, 3, 4 oder 5 A
- automatisches Wiedereinschalten nach Kurzschluss: ja. Zeit einstellbar
- Kurzschlusswarnung an den PC: ja. Grenzwert 0 - 1 A, einstellbar in 0,2 A-Schritten
Einstellmöglichkeiten
Einstellung über CVs (DCC-Format) oder Jumper:
- Gleisspannung
- Abschaltstrom
- RailCom Cutout ein / aus
- Wiedereinschaltzeit nach Kurzschluss
- Grenzwert Kurzschlusswarnung
- Ein- und Ausschalten mit DCC-Weichenbefehl ein / aus
- Watchdog-Funktion ein / aus
Empfehlung: Konfiguration für den Einsatz im FREMO-Betrieb:
- Gleisspannung: 14 V
- Abschaltstrom: 3 A
- RailCom Cutout: aus
- fortlaufendes Wiedereinschalten nach einem Kurzschluss nach 4 bis 10 Sekunden
- Spannungsversorgung: 52 VA-Wechselspannungstrafo
Sonstiges
- Übertemperatur-Schutz: ja
- Ein- und Ausschalten mit DCC-Weichenbefehl: ja (abschaltbar)
- Watchdog-Funktion: ja (abschaltbar)
- Einschaltstrom-Begrenzung (Inrush-Current): nein
Anzeigen
- LED: Anzeige Betriebszustände
- B-4 mit Display: aktueller Strom, Sekunden bis zum Wiedereinschalten nach Kurzschluss, eingestellte CV-Werte
