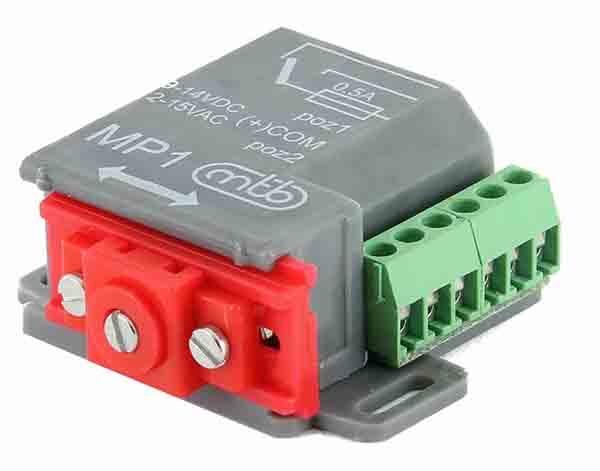

MTB, MP1 der Basistyp der Weichenantriebe
• Kleinformat 28x40 mm (Breite X Länge)
• 1 Umschaltkontakt
• ersetzt elektromagnetische Weichenantriebe aus dem Dreileiterbereich
Der Stellweg kann in drei Stufen 3, 6 und 9 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein ununterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.

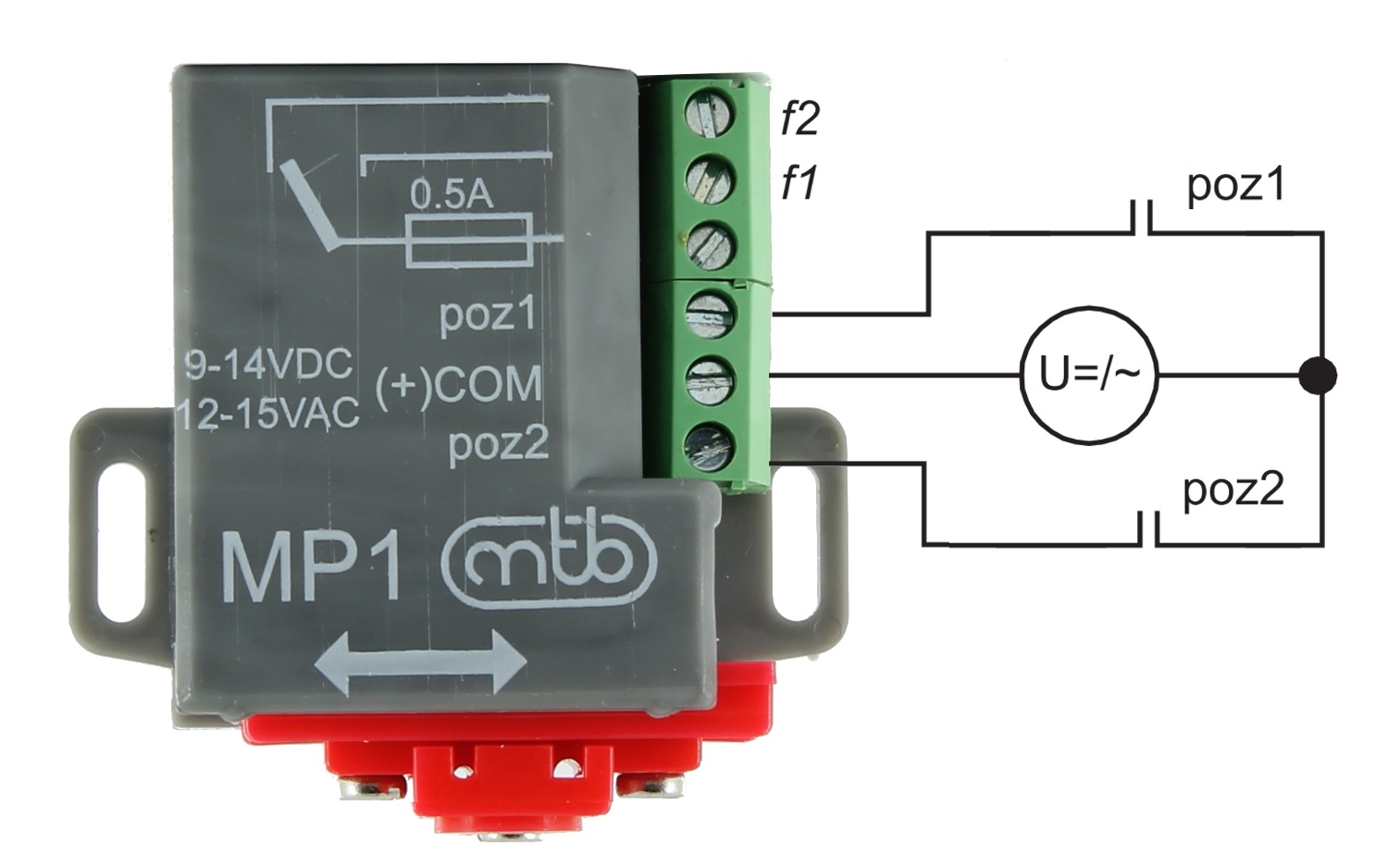

Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten. Für Hilfszwecke ist der Antrieb mit einem Umschaltkontakt von 1 A und mit Wärmeschutz durch eine Sicherung 0.5 A (Schutz vor Kurzschluss auf dem Herzstück der Weichen) ausgestattet.
Nach unserer Erfahrung ist der beiliegende Stelldraht zu hart. Deshalb erhalten Sie von uns automatisch einen zusätzlichen Federstahldraht 0,8 mm (H0 Weichen)
Anleitung MP1
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
