Tams Elektronik, AMW-1 - AMW-plus - AMW-2 | Adapter für motorische Weichen

Mobile Preview: Tams Elektronik, AMW-1 - AMW-plus - AMW-2 | Adapter für motorische Weichen

Tams Elektronik, AMW-1 - AMW-plus - AMW-2 | Adapter für motorische Weichen

Art.Nr.:
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: 0 Stück

Ausführung:

9,20 EUR

inkl. 19% MwSt. zzgl. Versand

Stück:

Beschreibung

Tams Elektronik, AMW-1 - AMW-plus - AMW-2 | Adapter für motorische Weichen, 72-00176-01 -72-00076-01 - 72-00086-01

Weichen mit motorischen Antrieben mit "normalen" Schaltungen steuern

Das Problem:

Viele elektronische Schaltungen zur Ansteuerung von Weichen, z.B.

Standard-Weichendecoder
Pendelzugsteuerungen
Schattenbahnhofsteuerungen
Kehrschleifenmodule

sind für den Anschluss von Weichen mit Doppelspulenantrieben vorgesehen. Weichen mit motorischen Antrieben (mit oder ohne automatischer Endabschaltung) können mit diesen Schaltungen nicht direkt angesteuert werden.

Die Lösungen:

Die Adapter AMW-1, AMW plus und AMW-2 werden zwischen diese Weichensteuerungen und den Weichenmotor geschaltet und verbinden die drei Anschlüsse für Weichen mit Doppelspulenantrieben mit den beiden Motoranschlüssen der motorischen Weichenantriebe.

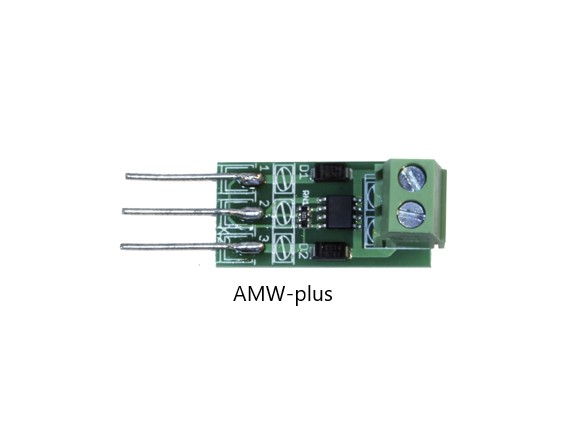

Adapter AMW plus

Positiv geschaltet für die Kombination mit

Weichendecoder WD-1, WD-34.2, WD-34.BiDiB
Schattenbahnhofsteuerungen SBS und HADES
Pendelzugsteuerungen PZS-2, PZS-3 und HELIOS
Kehrschleifenmodul KSM-3

Anschluss

an die motorische Weiche: 2-polige Schraubklemme zum einfachen (lötfreien) Anschluss der beiden Kabel
an die Schaltung: 3 Stifte, die einfach in die Schraubklemmen der Weichensteuerung gesteckt werden

AMW-plus_Anschluss_DE_72_RGB

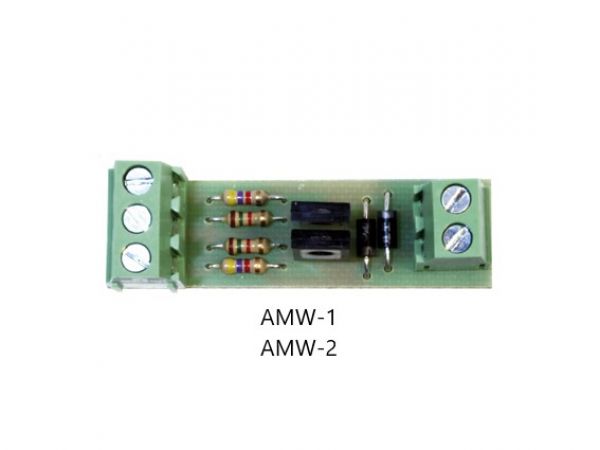

Adapter AMW-1

Positiv geschaltet für die Kombination mit

Weichendecoder WD-1, WD-34.2, WD-34.BiDiB
Schattenbahnhofsteuerungen SBS und HADES
Pendelzugsteuerungen PZS-2, PZS-3 und HELIOS
Kehrschleifenmodul KSM-3

Anschluss

an die motorische Weiche: 2-polige Schraubklemme zum einfachen (lötfreien) Anschluss der beiden Kabel
an die Schaltung: 3-polige Schraubklemme zum einfachen (lötfreien) Anschluss der Kabel

Adapter AMW-2

Negativ geschaltet für die Kombination mit

Weichendecoder WD-5 und WD-34
Weichendecoder von Märklin und Viessmann

Anschluss

an die motorische Weiche: 2-polige Schraubklemme zum einfachen (lötfreien) Anschluss der beiden Kabel
an die Schaltung: 3-polige Schraubklemme zum einfachen (lötfreien) Anschluss der Kabel

AMW-2_Anschluss_DE_72_RGB

Für alle Artikel gilt: Wichtiger Hinweis nach EU-Spielzeugrichtlinie:

Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile
