Tams Elektronik 49-01135-01 - 49-01136-01, KSM-3 | Kehrschleifenmodul für digitale Anlagen
Lieferbar in folgenden Ausführungen:
- Bausatz zum selber Löten

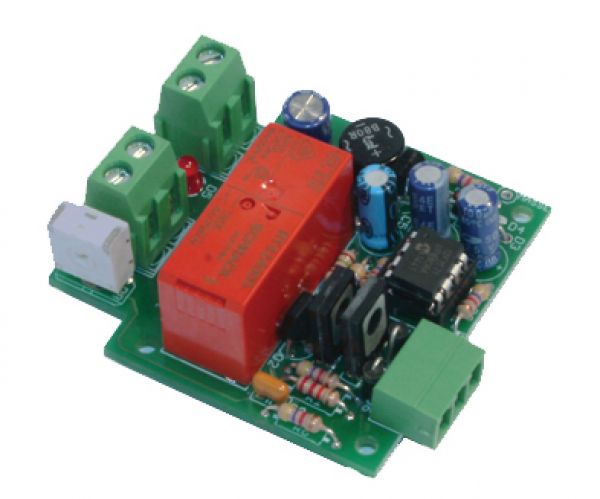

- Fertig-Baustein ohne Gehäuse

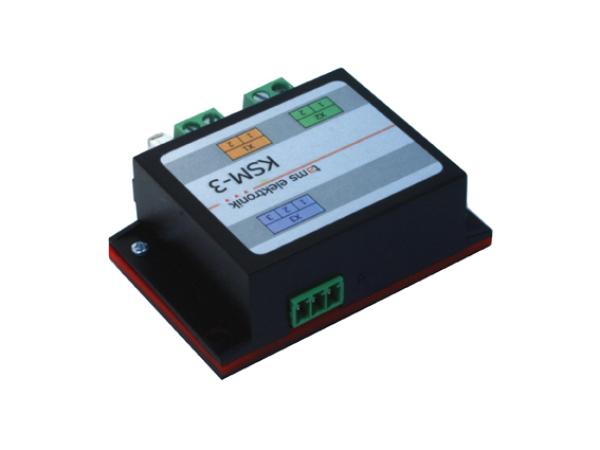

- Fertig-Gerät im Gehäuse
"Kannste vergessen...*"
- * dank integrierter Schaltung der Ein- und Ausfahrweiche
- nicht kurzschlussfrei, aber kurzschlussarm
- präzise Einstellung des Schwellenwertes für den Polaritätswechsel mit Hilfe einer LED
- in beiden Richtungen befahrbar
- für alle Digitalformate
- gleichzeitiger Betrieb mit mehreren Zügen innerhalb der Kehrschleife
- geeignet für den Einsatz mit Drehscheiben
- bis 8 A Strom für die Fahrzeuge in der Kehrschleife
Nicht kurzschlussfrei, aber kurzschlussarm
Sobald eine Lok die Trennstelle zwischen unterschiedlich gepolten Bereichen innerhalb und außerhalb der Kehrschleife überbrückt, wechselt das KSM-3 die Polarität innerhalb der Kehrschleife. Das KSM-3 erkennt bereits den Spannungsabfall am Übergang zum Kurzschluss und kann innerhalb weniger Millisekunden reagieren, bevor die Spannung infolge des Kurzschlusses zusammenbricht.
"Kannste vergessen..." - dank integrierter Schaltung der Ein- und Ausfahrweiche
Die Weiche wird automatisch geschaltet, sobald die Lok eine der beiden Trennstellen erreicht (gleichzeitig mit dem Umschalten der Polarität). Den beiden Trennstellen ist die jeweils richtige Weichenstellung fest zugeordnet, so dass ein Verstellen der Weiche von außen den sicheren Ablauf nicht beeinträchtigt.
- Phase 1: Entsprechend der aktuellen Weichenstellung fährt die Lok links oder rechts herum in die Kehrschleife. Wenn die Lok in einer bestimmten Richtung durch die Kehrschleife fahren sollen, kann die Weiche von außen entsprechend gestellt werden.
- Phase 2: Bei der Einfahrt in die Kehrschleife wird bei Erreichen der Trennstelle nach der Weiche die Polarität innerhalb der Kehrschleife gewechselt (falls erforderlich).
- Phase 3: Bei der Ausfahrt aus der Kehrschleife wird bei Erreichen der Trennstelle vor der Weiche die Polarität innerhalb der Kehrschleife gewechselt und gleichzeitig die Weiche für die Ausfahrt des Zuges aus der Kehrschleife richtig gestellt.
Konzeption einer Anlage mit dem KSM-3
- Der Innenbereich der Kehrschleife zwischen den beiden Trennstellen muss mindestens so lang sein wie der längste Zug, der die Kehrschleife passieren soll.
- Die Schaltung funktioniert auch dann, wenn sich gleichzeitig mehrere Züge innerhalb der Kehrschleife befinden. Voraussetzung ist, dass die beiden Trennstellen nicht gleichzeitig überfahren werden. Damit sind z.B. abzweigende Gleise innerhalb der Kehrschleife möglich.
- Der maximale Strom aller Fahrzeuge innerhalb der Kehrschleife (Motorstrom der Lok, Wageninnenbeleuchtungen, sonstige Verbraucher) beträgt 8 A.
Bei Drehscheiben können nach dem Drehen der Brücke an den Übergängen zwischen Brücke und den übrigen Gleisen ebenfalls unterschiedliche Polaritäten aufeinandertreffen. Das KSM-3 kann hier Abhilfe schaffen. Dazu wird die Brücke wie das Innere der Kehrschleife angeschlossen.
