D&H DH05C, 2. Generation, Mikro-Lokdecoder, 0.5 A, SX1, SX2, DCC, 6 Ausgänge, SUSI
Den DH05C erhalten sie in folgenden Anschlussvarianten:

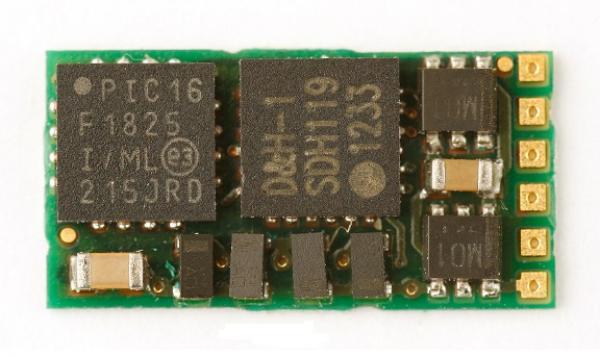

- DH05C-0 ohne Anschlusskabel

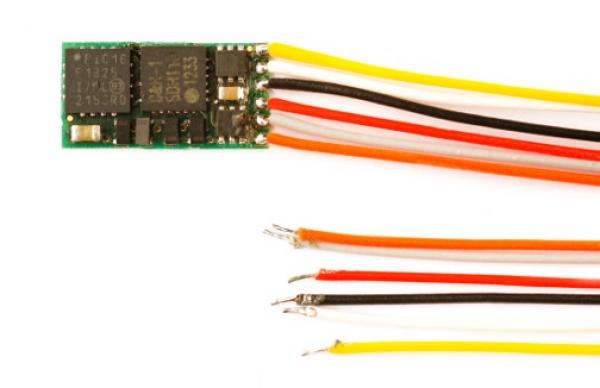

- DH05C-3 Mit 6 Anschlusslitzen, Länge ca. 145 mm
Unser bewährter Mikro-Lokdecoder DH05C ist nun nach abgeschlossener Produktpflege in der 2. Generation erhältlich und bietet viele Vorteile:
- höhere Spannungsfestigkeit (30 V)
- AUX3 und AUX4 als unverstärkte Funktionsausgänge
- AUX5 und AUX6 als unverstärkte Funktionsausgänge (alternativ zur SUSI-Schnittstelle)
- etwa fünffache Pufferkapazität (daher längere Kontaktstörungen ohne Datenverlust durchfahrbar)
Mikro-Lokdecoder 0,5 A
| Betriebsart SX1, SX2, DCC, MM, DC-analog |
| Maße [mm] |
nach Erscheinen |
| Gesamtbelastbarkeit |
0,5 A |
| Max. Motorstrom |
0,5 A |
| Max. Fahrspannung |
30 V |
| LV, LR (dimmbar) |
je 150 mA |
| AUX1, AUX2 (dimmbar) |
je 300 mA |
| AUX3, AUX4 |
unverstärkt |
| AUX5, AUX6 |
unverstärkt |
| mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert) |
Produkteigenschaften und Funktionen
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer.
Der Mikro-Lokdecoder DH05C unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein angeschlossenes SUSI-Soundmodul zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
