D&H PD05A (2. Generation), Nano-Lokdecoder, 0.5 A, SX1, SX2, DCC, Doehler & Haass
PD05A erhalten sie in folgenden Anschlussvarianten:

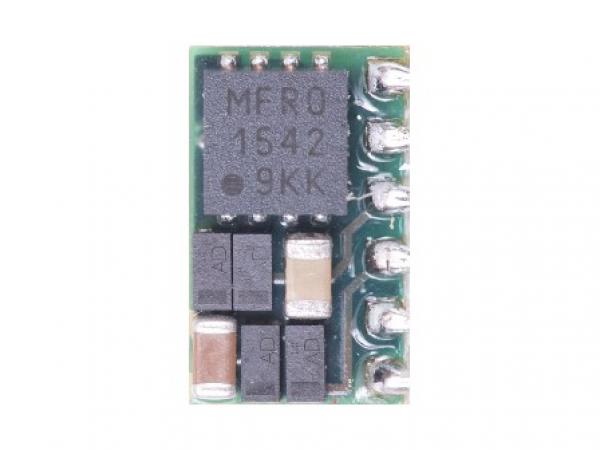

- PD05A-0 / ohne Anschlussdrähte

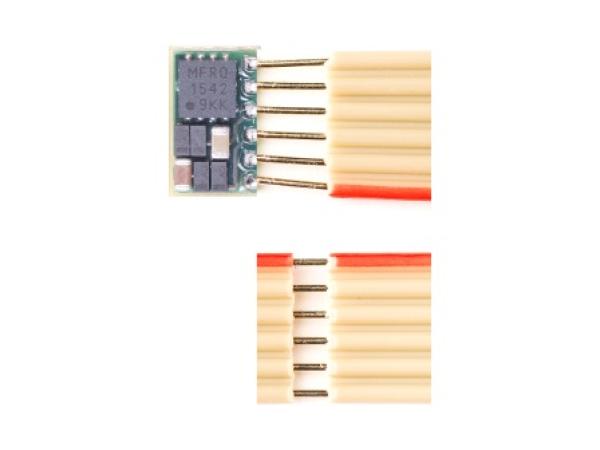

- PD05A- 1/ Mit Flachbandkabel für NEM 651 (empfohlen für Minitrix)

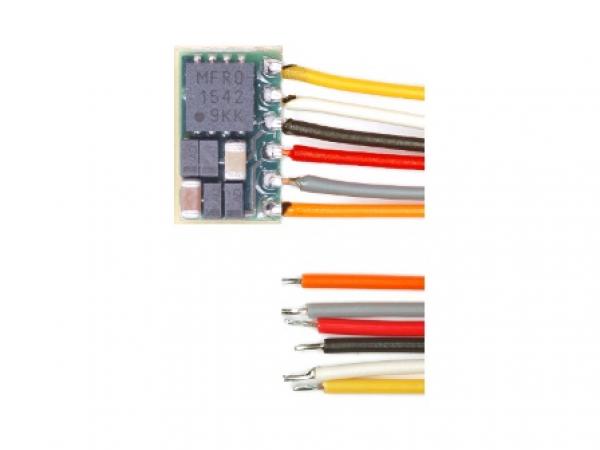

- PD05A-3 / Mit 6 Anschlusslitzen, Länge ca. 145 mm

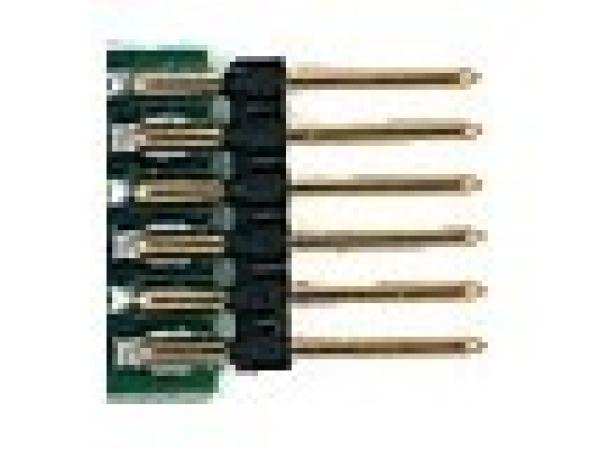

- PD05A-4 / Für die 6-polige Schnittstelle (empfohlen für NEM 651)
| Betriebsart SX1, SX2, DCC |
| Maße [mm] |
5,2 * 8,0 * 2,5 |
| Gesamtbelastbarkeit |
0,5 A |
| Max. Motorstrom |
0,5 A |
| Max. Fahrspannung |
30 V |
| LV, LR (dimmbar) |
Unser bewährter Nano-Lokdecoder PD05A ist nun nach abgeschlossener Produktpflege in der 2. Generation erhältlich und bietet viele Vorteile:
- höhere Spannungsfestigkeit (30 V)
- Lötpads für VS und GND zum möglichen Anschluss des gemeinsamen Rückleiters (blauer Draht) oder eines Pufferkondensators
- etwa zehnfache Pufferkapazität (daher längere Kontaktstörungen ohne Datenverlust durchfahrbar)
Wir können nun erstmals die neue Anschlussvariante PD05A-4 anbieten, welche eine sechspolige Stiftleiste direkt auf dem Decoder besitzt. Diese sollte künftig vorzugsweise für Modelle mit NEM 651-Schnittstelle genutzt werden. (Die Anschlussvariante PD05A-1 mit Flachbandkabel für Minitrix-Modelle bleibt selbstverständlich ebenfalls weiterhin im Programm.)
Zum wahlweisen Betrieb mit Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Lichtausgänge dimmbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Der Nano-Lokdecoder PD05A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Der Nano-Lokdecoder PD05A unterstützt keinen Analogbetrieb. Der Nano-Lokdecoder PD05A unterstützt keine SX1-Programmierung. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
