Tams Elektronik 52-02045-01 - 52-02046-01 - 52-02047-01, Weichenrückmelder WRM-4

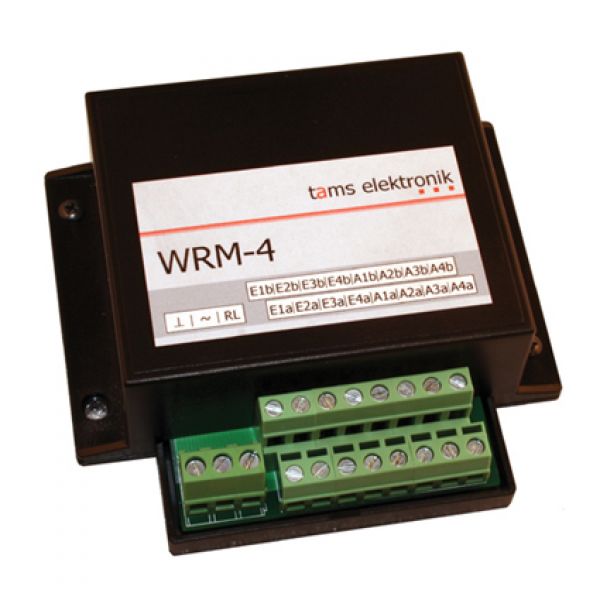

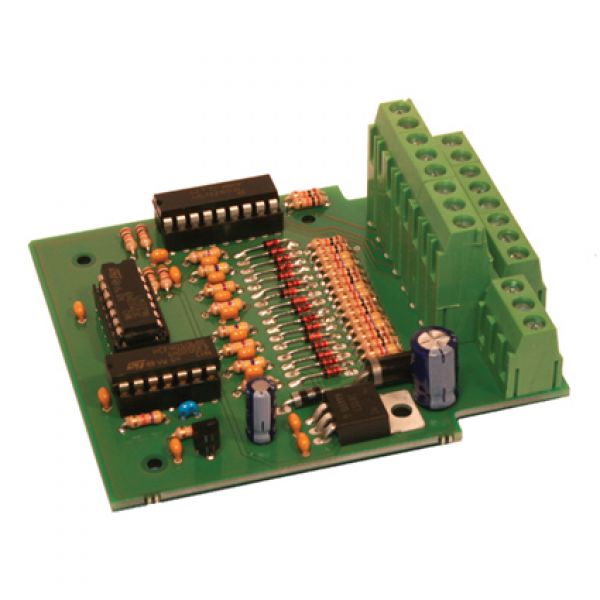

Lieferbar in folgenden Ausführungen:
4-fach Weichenrückmelder
-
für Weichen und Signale mit Doppelspulenantrieben ohne Endabschaltung
-
nicht für Weichen mit Endabschaltung geeignet
-
Einsatz in analogen Modellbahnanlagen oder
-
Einsatz in digital gesteuerten Anlagen in Kombination mit digitalen Weichendecodern
-
Anzahl der Eingänge: 4 x 2
-
Anzahl der Ausgänge: 4 x 2
-
Max. Strom pro Ausgang: 250 mA
Der WRM-4 wertet aus, in welcher Stellung sich der Antrieb von Weichen und Signalen mit Doppelspulenantrieb ohne Endabschaltung befindet. Da die Position des Ankers in den Spulen ausgewertet wird, reagiert der Baustein auch, wenn die Weiche oder das Signal von Hand verstellt werden. Im Einzelfall kann die tatsächliche Weichenstellung von der Stellung des Antriebs abweichen, wenn z.B. die Bewegung der Weichenzungen durch Schotterkörner o.ä. behindert wird.
Jedes Rückmeldemodul kann die Stellung von vier Antrieben von Weichen oder Signalen auswerten. Jeder der vier Funktionsbereiche hat zwei Ausgänge für den Anschluss von LEDs oder Glühlämpchen (nicht im Lieferumfang enthalten), die die aktuelle Stellung anzeigen. Wenn Sie LEDs verwenden, müssen Sie diese über Vorwiderstände anschließen. In digitalen Anlagen benötigen Sie Vorwiderstände mit 1,5 K. In analogen Anlagen müssen Sie die erforderlichen Widerstandswerte ermitteln.
Die Ausgänge des WRM-4 schalten gegen Masse. Daher können digitale Rückmeldemodule (z.B. s88-Rückmelder) oder nachrangige Schaltungen (z.B. zur Zugbeeinflussung) an die Ausgänge angeschlossen werden (zusätzlich zu oder anstatt von Lampen oder LEDs).
