Lieferbar in folgenden Ausführungen:

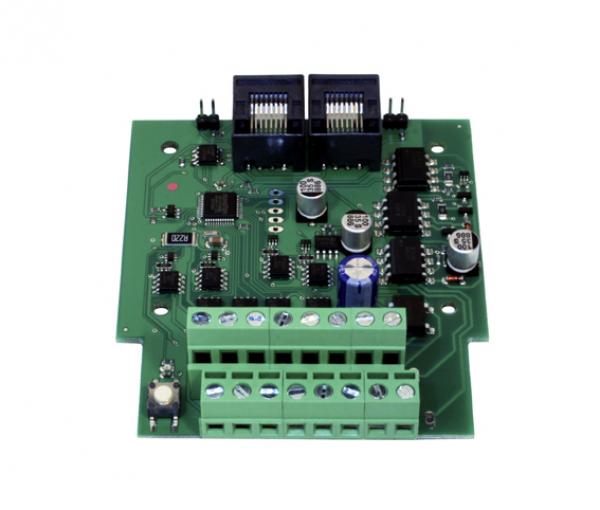

• Fertig-Baustein ohne Gehäuse

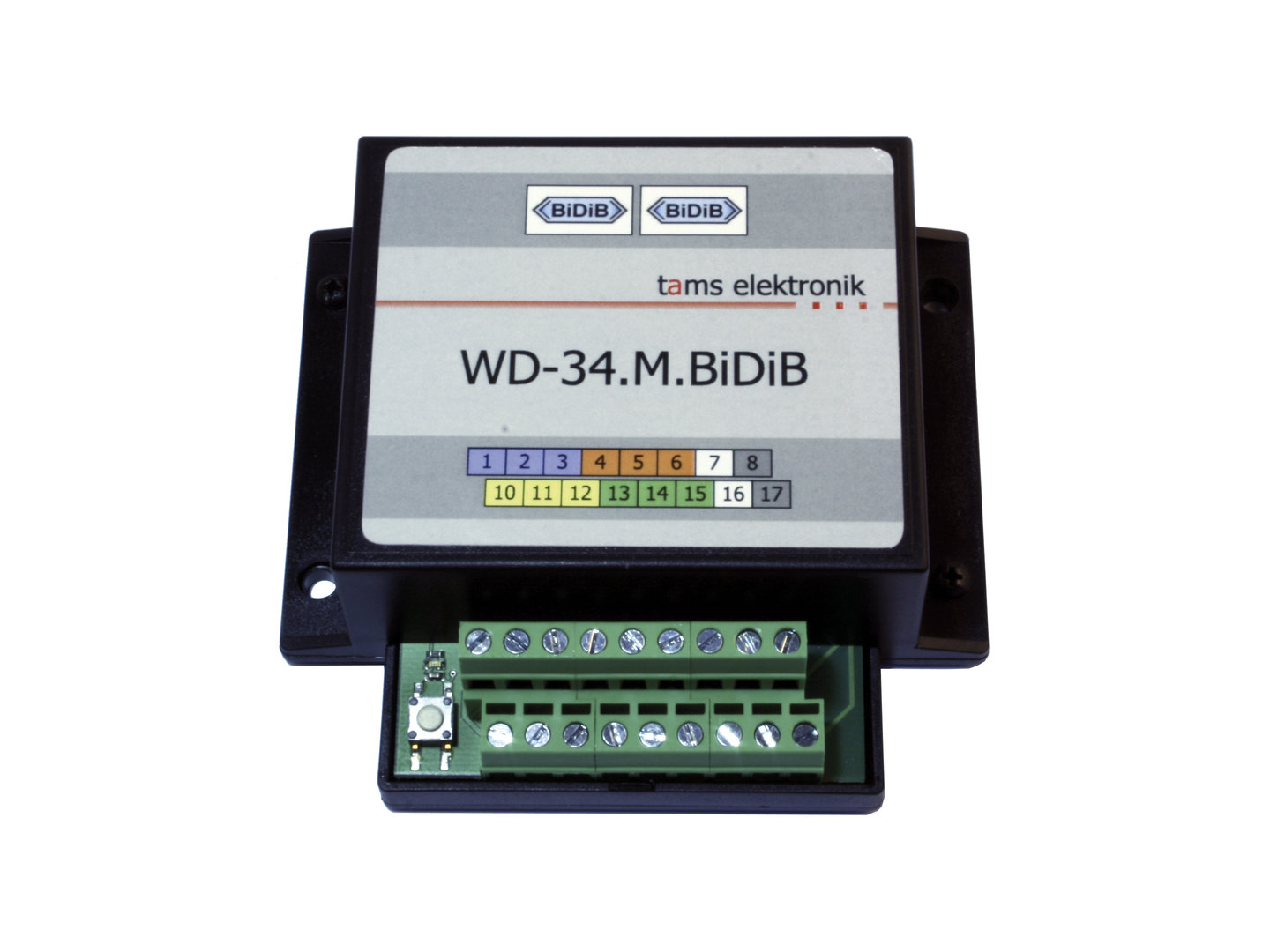

• Fertig-Gerät im Gehäuse


Lieferumfang:

• ein Weichendecoder WD-34.BiDiB, je nach Ausführung als

  • Fertig-Baustein oder

  • Fertig-Baustein im Gehäuse (Fertig-Gerät)

• ein Patchkabel, Länge: 0,5 m mit RJ 45-Ascnhlüssen

• zwei Jumper (Kurzschluss-Stecker)

• eine CD (enthält Anleitung und weitere Informationen)

4-fach Weichendecoder

• direkter Anschluss an ein PC-Interface oder ein BiDiB-Hub. Hinweis: Die Ansteuerung über digitale Weichenstellbefehle ist nicht möglich.
• zur Ansteuerung von motorischen Weichen (mit oder ohne Endabschaltung) und/oder Magnetartikeln
• für bis zu 4 Weichen oder Formsignale oder 8 Magnetartikel
• mit einstellbarer On-Time (individuell für jede Weiche, Schaltzeit 100 ms bis 127 Sek.)

Einsatzgebiete

• Weichen mit motorischem Antrieb. Ein zusätzlicher Adapter ist nicht erforderlich.
• Weichen mit Doppelspulenantrieb
• Formsignale mit Doppelspulenantrieb
• Entkuppler

• Anzahl: 4 x 2
• max. Strom je Ausgang: je 1.500 mA (bis 2 s) bzw. 800 mA (Dauer)
• max. Gesamtstrom: 3.000 mA
• integrierte Relais: nein

Kurzschluss-Schutz

Kurzschluss beim Schalten eines angeschlossenen Zubehörartikels

Verpflichtende Features

• Bestätigung des Empfangs eines Stellbefehls (entsprechend der BiDiB-Spezifikation) durch
  • Rückmeldung der voraussichtlichen Stellzeit an den PC und
  • Zustandsmeldung nach Beendigung des Schaltvorgangs

• selbsttätiges Senden einer Fehlermeldung bei Problemen während des Schaltvorgangs (z.B. Kurzschluss)

Zusätzliche Features

• User Konfiguration:

  • individuelle Einstellung der Schaltzeit ("On-Time") für jedes der 4 Ausgangspaare (100 ms bis 127 Sek.)

• Firmware-Update

• entsprechend der BiDiBus-Spezifikation: mit Patchkabeln mit RJ 45-Anschlüssen (Cat5-Kabel)
• An- und Abstecken der Kabel während des Betriebes ist erlaubt (Hotplug)

Zuordnung im BiDi-Bussystem (Adressierung)

• entsprechend der BiDiBus-Spezifikation: automatisch

Der WD-34.M.BiDiB & seine Kollegen im - Einsatz

Der Weichendecoder WD-34.M.BiDiB ist über den BiDi-Bus mit dem Interface ZEUS und damit mit dem PC verbunden. Über den bidirektionalen Datenbus werden nicht nur die Schaltbefehle für die stationären Decoder übertragen, sondern grundsätzlich auch wesentliche Rückmeldungen von den Decodern zum PC.

Im Gegensatz zu herkömmlichen Digitalsteuerungen werden für diesen Bereich der Anlagensteuerung weder Digitalzentrale noch Booster benötigt. "Fahren" und "Schalten" sind damit schon aus Prinzip getrennt. Weitere Vorteile für den Einsatz von BiDiB zur Ansteuerung der stationären Decoder:

• schnellere Datenübertragung, da die Daten nicht in ein Digitalformat "übersetzt" werden müssen

• Sicherheit vor elektrischen Störungen und Verdrahtungsfehlern durch den Einsatz von gut abgeschirmten Patchkabeln als Busleitungen

• Konfiguration der Decoder direkt in der PC-Software

• hohe Betriebssicherheit, da alle staionären Decoder den Empfang von Stellbefehlen quittieren müssen
