Tams Elektronik, USV mini, 0.47 F, 1.0 F und 1.5 F
Lieferbare Ausführungen:
70-02215-01 0.47 F | Bausatz
70-02225-01 1.0 F | Bausatz
70-02235-01 1.5 F | Bausatz
70-02216-01 0.47 F | Fertig-Baustein
70-02226-01 1.0 F | Fertig-Baustein
70-02236-01 1.5 F | Fertig-Baustein
Unterbrechungsfreie Strom-Versorgung für (fast) alle
-
Pufferschaltung für Fahrzeugdecoder für Nenngrößen N bis H0
-
zur Unterstützung aller Decoder mit Anschlüssen für externe Pufferelkos oder -schaltungen
-
Begrenzung des Ladestroms auf 100 mA
-
automatische Unterbrechung des Ladevorgangs bei Gleisspannung unter 12 V
-
automatische Unterspannungsabschaltung
|
|
USV-mini 0.47 |
USV-mini 1.0 |
USV-mini 1.5 |
|
Kapazität |
0,47 F |
1,0 F |
1,5 F |
|
Abmessungen der |
12 x 9 x 4,5 mm |
12 x 9 x 4,5 mm |
12 x 9 x 4,5 mm |
|
Fertig-Baustein |
|
|
|
|
Abmessungen der |
18 x 14 x 12 mm |
23 x 17 x 13,5 mm |
27 x 17 x 13,5 mm |
|
Bausatz |
|
|
|
|
Abmessungen des |
13,7 x 13,5 x 6,7 mm |
17,5 x 16,5 x 8,2 mm |
20,5 x 16,5 x 8,2 mm |
|
Gewicht der bestückten Platine ca. |
2,70 g |
4,25 g |
4,85 g |
Lieferumfang:
-

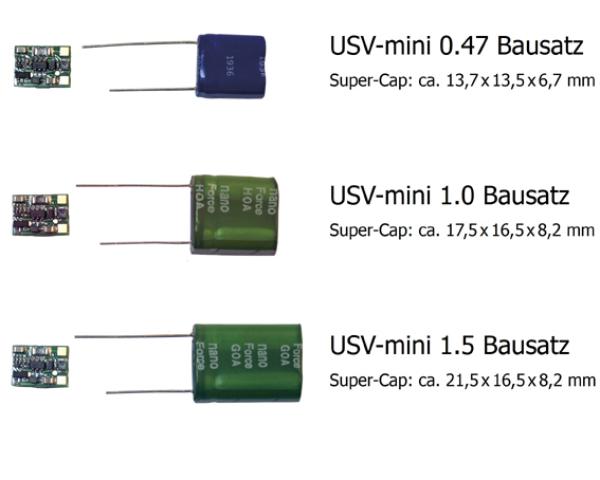

ein Bausatz, bestehend aus
-
einer bestückten Platine
-
einem Super-Cap (je nach Ausführung 0.47, 1.0 oder1.5 F)
-
einem Stück Schrumpfschlauch
-
-

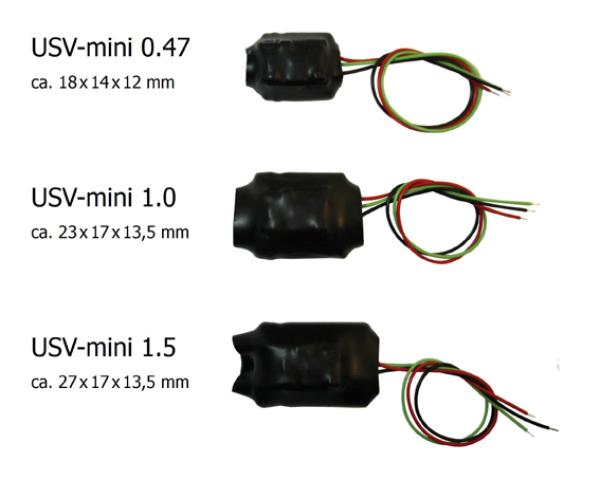

oder ein Fertig-Baustein
-
mit angelöteten Anschlusslitzen
-
durch Schrumpfschlauch vor Kurzschlüssen geschützt
-
-
CD (enthält Anleitung und weitere Informationen)
