Auslauf Artikel. Lieferung nur solange der Vorrat reicht. Bitte Lagerbestand beachten.

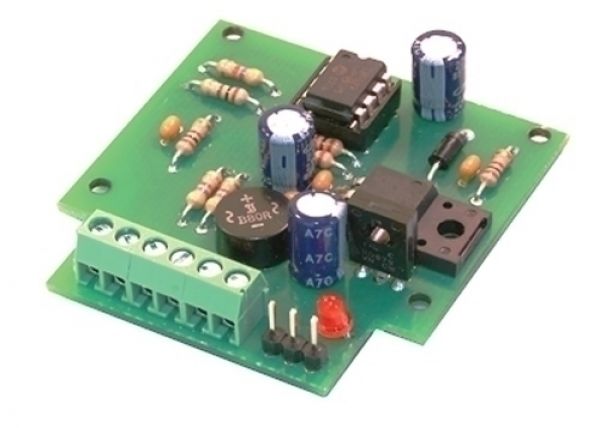

Tams Elektronik 55-01045-01 - 55-01046-01 - 55-01047-01 ,SAS-4 | Servoansteuerung SAS-4 "Wippen"
Lieferbar in folgenden Ausführungen:
-
Bausatz zum selber Löten
-
Fertig-Baustein ohne Gehäuse
-
Fertig-Gerät im Gehäuse
Bewegungsablauf
-
Typischer Bewegungsablauf einer Kinderwippe
-
Variante 1: automatischer Halt nach 20 Abläufen
-
Variante 2: Endlos-Wiederholung der Bewegung
Auslösen der Bewegungen
über Taster, die an die Eingänge des Bausteins angeschlossen sind
-
Taster 1 --> 20-malige Wiederholung der Bewegung, danach automatischer Halt. Durch nochmaliges Betätigen des Tasters 1 während des Ablaufs wird der komplette Ablauf (20-malige Wiederholung) erneut gestartet. Abbrechen des Ablaufs mit Taster 2.
-
Taster 2 --> Endlos-Wiederholung der Bewegung. Abbrechen des Ablaufs mit Taster 2. Durch Betätigen des Tasters 1 während des Endlos-Ablaufs wird eine 20-malige Wiederholung der Bewegung mit automatischem Halt am Ende des Ablaufs gestartet.
Anwendungen
-
Kinderwippen
Einstellmöglichkeiten
Die Bewegungsabläufe können individuell angepasst werden. Mit Hilfe von Programmiertastern können eingestellt werden:
-
Anfangs- und Endposition des Servos (innerhalb der Grenzen, die durch den maximalen Drehwinkel des Servos vorgegeben sind)
-
Drehgeschwindigkeit des Servos
Ansteuerung mit einem Weichendecoder
Um die Servoansteuerung in eine digitale Modellbahnsteuerung einzubinden, kann sie an einen Weichen- (bzw. Magnetartikel-) Decoder angeschlossen werden. Hinweis: Weichendecoder zur Ansteuerung von Weichen mit motorischen Antrieben sind zur Ansteuerung der SAS nicht geeignet.
Einem Eingang der SAS wird dabei eine Weichenadresse und eine Weichenstellung zugeordnet.
-
Weichenadresse z.B. "Abzweig" --> Variante 1
-
Weichenadresse z.B. "geradeaus" --> Variante 2
Grundsätzlich muss in die Verbindung zwischen Weichendecoderausgang und Eingang der SAS ein Relais zur Entkopplung zwischen digitalem und analogem System geschaltet werden.
Bei Ansteuerung der SAS über Weichendecoder können parallel Taster angeschlossen werden und so die Servobewegung sowohl digital als auch analog ausgelöst werden.
Für alle Artikel gilt: Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile
