Tams Elektronik, S88-6, s88-Rückmeldemodul, 44-01606-01, 44-01607-01
s88-Rückmeldemodul mit zusätzlicher Masseanbindung
- 16 Eingänge
- kompatibel zu allen Komponenten, die mit dem von der Firma Märklin** entwickelten s88-Bus arbeiten (auch zum s88-Link für Märklin Digital)
Lieferbar in folgenden Ausführungen:

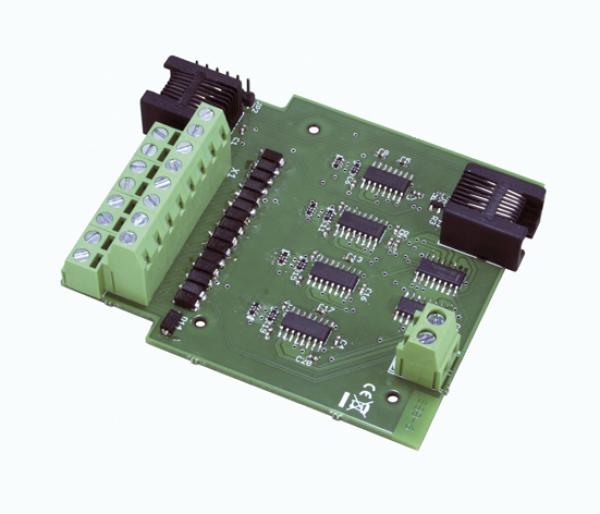

- Fertig-Baustein ohne Gehäuse

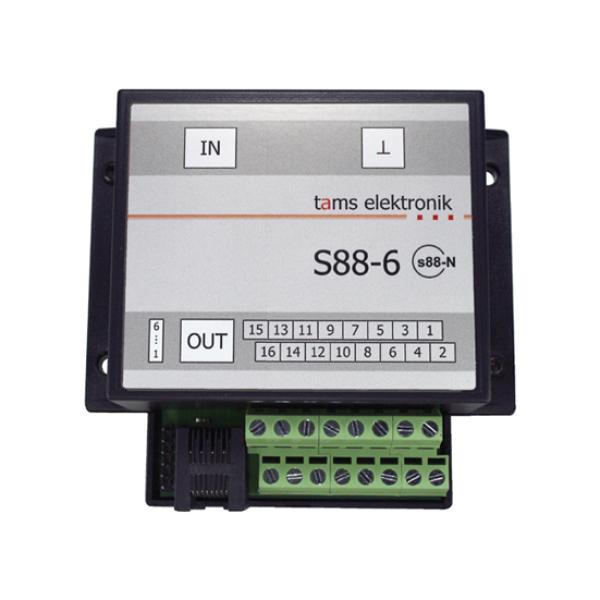

- Fertig-Gerät im Gehäuse
-
s88-Rückmelder S88-6, je nach Ausführung als :
- Fertig-Baustein (aufgebaute und geprüfte Schaltung) oder
-
Fertig-Gerät (Fertig-Baustein im Gehäuse)
-
ein Patch-Kabel mit RJ-45-Anschlüssen (Länge: 0,5 m)
In Rückmeldeabschnitten wird die Lok über den Mittelleiter und den durchgehenden Außenleiter versorgt. Eine Unterbrechung der Masseverbindung an der durchgehenden Schiene (z.B. durch eine Verschmutzung) wirkt sich unmittelbar auf das Fahrverhalten aus. Im schlimmsten Fall bleibt die Lok stehen oder fährt nach einem Halt im Rückmeldeabschnitt nicht wieder an.
Das Problem lässt sich lösen, indem die beiden Außenleiter mittels einer Diode miteinander verbunden werden. Dieser sogenannte "Diodentrick" nutzt aus, dass für die Rückmeldung im s88-Bus nur eine Halbwelle der Digitalspannung genutzt werden kann. Durch Einbau einer Diode wird die andere Halbwelle von der isolierten zur durchgehenden Schiene "umgeleitet" und damit eine zusätzliche Masseanbindung hergestellt. Beim s88-6 sind die Dioden in die Schaltung integriert, so dass das aufwändige Nachrüsten von Dioden entfällt.
Anschluss der s88-Busleitung
- RJ-45-Anschlüsse entsprechend dem Standard s88-N oder
- 6-poliger Anschluss (OUT / für Richtung Zentrale)
Mögliche Topologie der Busleitung
Linie (direkter Anschluss an Zentrale / Interface): Die Informationen werden über den s88-Bus an das vorgeschaltete Rückmeldemodul bzw. an das angeschlossene Digitalgerät (Interface, Memory oder Zentrale) übertragen. Die Datenübertragung von einem Rückmelde-Baustein zum anderen erfolgt nach dem Eimer-Ketten-Speicher-Prinzip.
Zahl der Rückmelder in einer Busleitung
Die Zahl der Rückmelder, die Sie an eine Busleitung anschließen können, ist vom Interface, dem Memory oder der Zentrale, die Sie einsetzen, abhängig. Bitte beachten Sie die Angaben des Geräteherstellers.
Info: Norm s88-N
Der Rückmelder S88-6 hat RJ-45-Anschlüsse entsprechend der Norm s88-N, die die Belegung von handelsüblichen Patch-Kabeln für die Verwendung in s88-Rückmeldesystemen regelt. Anders als die häufig verwendeten 6-adrigen Anschlusskabel sind Patch-Kabel, die in Computer-Netzwerken gebräuchlich sind, gegenüber fremden elektrischen Signalen weitestgehend abgeschirmt. Durch Verwendung von Patch-Kabeln wird die Störanfälligkeit im s88-Bus daher erheblich reduziert.
Zum Anschluss an Digitalgeräte oder vorgeschaltete herkömmliche Rückmelder hat der S88-6 einen zusätzlichen Anschluss für ein 6-adriges Kabel. Alternativ kann der RJ-45 Anschluss des Bausteins über einen Adapter S88-A (Sonderzubehör) mit dem 6-poligen Anschluss von herkömmlichen s88-Rückmeldern oder Digitalgeräten verbunden werden.
