Folgende Versionen sind erhältlich:
Art.-Nr. Tams 72-00335-01, Version TB | Bausatz zum selbst Löten
Art.-Nr. Tams 72-00336-01, Version TB | Fertig-Baustein - aufgebaut und geprüft
Art.-Nr. Tams 72-00326-01, Version DC | Fertig-Baustein - aufgebaut und geprüft
Art.-Nr. Tams 72-00346-01, Version HC | Fertig-Baustein - aufgebaut und geprüft


Ordnung statt Kabelsalat

Eine größere Anzahl von Elektronik-Komponenten gemeinsam mit einem Anschluss zu verbinden ist (bei konventioneller Verkabelung) gleichbedeutend mit einer großen Zahl von Leitungen. Dabei geht leicht der Überblick verloren, das Erstellen von neuen Anschlüssen wird schnell aufwendig, von der Suche nach Fehlern ganz zu schweigen....

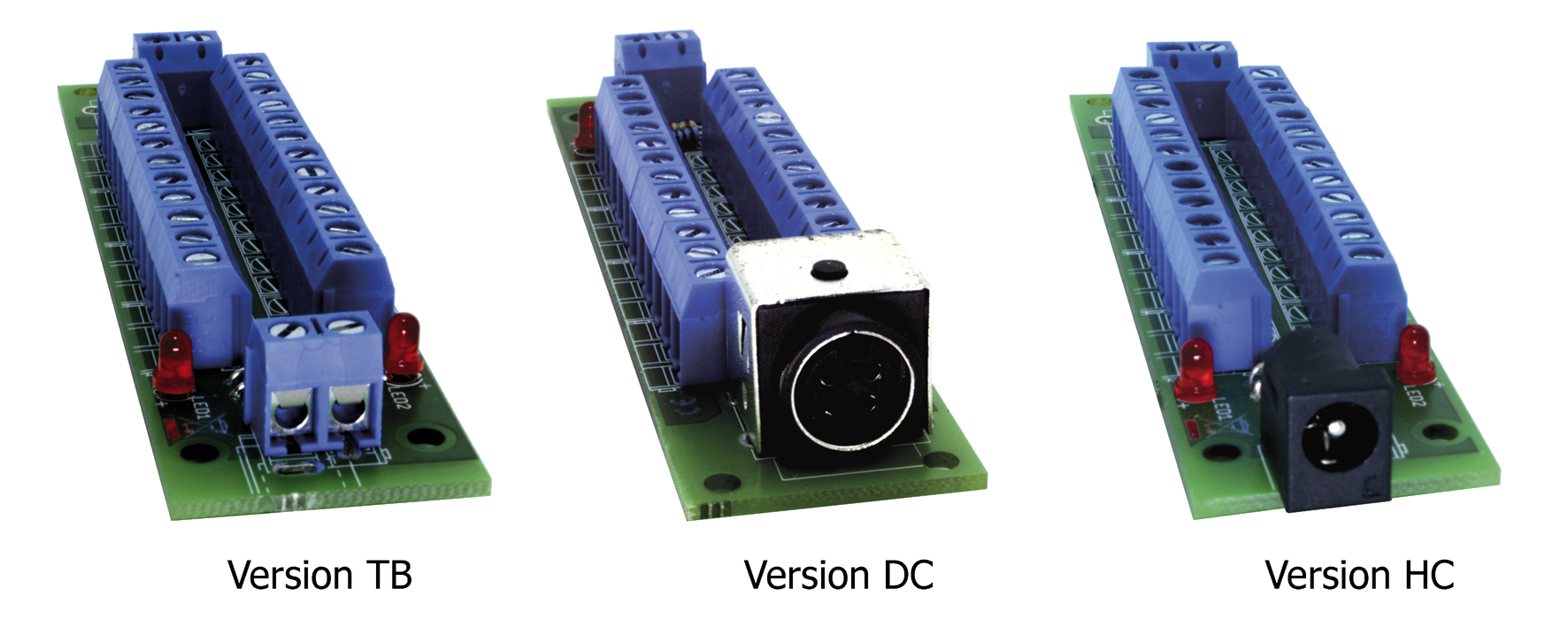

Drei Anschluss-Versionen für die Stromversorgung

Die Versionen TB, DC und HC des Power-Blocks unterscheiden sich hinsichtlich der Ausführung des Anschlusses für die Stromversorgung an der einen Schmalseite. Der gegenüberliegende Anschluss ist bei allen Versionen als 2-polige Schraubklemme ausgeführt, über den weitere Verteilerplatinen angeschlossen (kaskadiert) werden können.

	Version TB mit Schraub-Anschlussklemmen an beiden Schmalseiten Anschluss der Spannungsquelle über eine 2-polige Schraub-Anschlussklemme ("Terminal Block") geeignet für die Verwendung beliebiger Spannungsquellen, Verbindung über Anschlusskabel mit offenen Enden Anwendungen: Anschluss mehrerer Verbraucher an eine gemeinsame Stromversorgung (Trafo, Booster) Anschluss mehrerer Verbraucher an den Ausgang einer Schaltung oder Anschluss mehrerer Verbraucher an den gemeinsamen Rückleiter einer Schaltung
	Version DC mit 4-poliger DC-Buchse an einer Schmalseite geeignet für den Anschluss an Schaltnetzteile mit 4-poligem Geräteanschluss-Stecker. Die Polung des Netzteil-Anschlusses ist nicht von Bedeutung. Anwendung: direkter Anschluss an Schalt-Netzteile. Damit können Schalt-Netzteile einfach zu Versorgung der Modellbahnanlage eingesetzt werden. Anschluss mehrerer Verbraucher an ein Netzteil
	Version HC mit DC-Hohlbuchse an einer Schmalseite geeignet für den Anschluss an Gleich- oder Wechselspannungs-Steckernetzteile mit Hohlstecker (Ø 5,5 mm / 2,1 mm) Anwendung: direkter Anschluss an Stecker-Netzteile. Damit können preiswerte Stecker-Netzteile einfach zu Versorgung von Schaltungen mit geringem Strombedarf eingesetzt werden. Anschluss mehrerer Verbraucher an ein Netzteil

2 x 14 bzw. 2 x 13 Anschlüsse

• Abschnitte A und B elektrisch voneinander getrennt
• pro Abschnitt 14 bzw. 13 Anschlüsse
• Verbindung der beiden Abschnitte durch Überbrücken der Anschlussklemme X2

	Version TB
	Version DC
	Version HC

Mit LED-Anzeige

• bei Anschluss an Gleichspannung: Die LED auf der Seite, an der die positive Spannung (+) anliegt, leuchtet. Damit wird verhindert, dass Verbraucher versehentlich falsch gepolt angeschlossen werden.
• bei Anschluss an Wechselspannung: Beide LEDs leuchten und zeigen damit an, dass die Spannung anliegt.

	Version TB
	Version DC
	Version HC

Wenn 13 oder 14 Anschlüsse pro Abschnitt nicht reichen: kaskadieren!

• kaskadieren = mehrere Power-Blöcke hintereinanderschalten
• max. Stromverbrauch aller kaskadierten Platinen: 10 A
• Für die erste Platine, die direkt an die Spannungsversorgung angeschlossen wird, sind alle drei
  Versionen (TB, DC und HC) geeignet, als nachfolgende Verteiler-Platine jeweils die Version TB.

	Versionen TB + TB
	Versionen ​DC + TB
	Versionen TB + HC

Gemeinsamer Anschluss von Verbrauchern an eine Spannungsversorgung

• Mögliche Spannungsquellen: Wechselspannungs-Trafos, Gleich- oder Wechselspannungs-Netzteile, Booster
• Hinweis: In den beiden Anschlussbeispielen ist die Version TB des Power-Blocks dargestellt.​

	Anschlussbeispiel 1: Anschluss mehrerer Verbraucher an eine gemeinsame Spannungsquelle Nutzung des freien Anschlusses an der Schmalseite für einen 13. Verbraucher Hinweis: Bei Anschluss an Gleichspannung leuchtet eine der beiden LEDs auf der Platine und zeigt damit an, an welcher Seite die positive Spannung (+) anliegt. Bei Anschluss an Wechselspannung leuchten beide LEDs.
	Anschlussbeispiel 2: Anschluss von mehr als 13 Verbrauchern an eine gemeinsame Spannungsquelle. Abhängig von der Art der Spannungsquelle wird ein Power-Block Version TB, DC oder HC direkt an die Spannungsquelle angeschlossen. Als zusätzliche (kaskadierte) Stromverteiler kommen Power-Blocks Version TB zum Einsatz.

Anschluss von Verbrauchern an Schaltungen

Für den Anschluss von Verbrauchen an die Ausgänge von Schaltungen ist ausschließlich die Version TB des Power-Blocks geeignet. Durch die Verwendung des Power-Blocks

• bleibt die Verkabelung übersichtlich, auch wenn mehrere Verbraucher an einen Ausgang angeschlossen werden

• erfolgt die Rückleitung der Verbraucher zur Schaltung über eine gemeinsame Verbindung

• ​Mögliche Spannungsquellen: Wechselspannungs-Trafos, Gleich- oder Wechselspannungs-Netzteile, Booster

	Anschlussbeispiel 3: Anschluss  von Verbrauchern und deren Rückleitern von zwei unterschiedlichen Schaltungen an die elektrisch voneinander getrennten Abschnitte A und B
	Anschlussbeispiel 4: Anschluss  von mehr als 12 Verbrauchern und deren Rückleitern an die Abschnitte A und B. Die Bereiche A und B des Power-Blocks werden daher an Anschlussklemme X2 miteinander verbunden, die elektrische Trennung der beiden Bereiche wird damit aufgehoben.
