Tams Elektronik, Neu Funktionsdecoder FD-R Basic.3
Kleiner Funktionsdecoder mit 4 Ausgängen und 1 Schalteingang
- empfohlene Nenngröße: alle
- Abmessungen: ca. 13 x 9,5 x 5,2 mm
- max. Gesamtstrom: 700 mA
Lieferbare Packungsgrößen:
Lieferbare Schnittstellen:
Digitalformate
- DCC + MM: ja (automatische Formaterkennung)
- mfx: nein
- Selectrix: nein
- Programmierung: DCC. Einstellung der CVs (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleisprogrammierung) | MM: Register
- POM-Update: nein
- Adressumfang: DCC: 127 oder 10.239 | MM: 255
- Anzahl der Fahrstufen: DCC: 14, 28 oder 128 | MM: 14 oder 27 (a und b)
Rückmeldeformate
- RailCom: ja
- RailCom plus: nein
- mfx: nein
Schaltausgänge (Funktionsausgänge)
- Anzahl der Schaltausgänge: 4 (2 AUX mit je 300 mA, 2 AUX mit je 100 mA)
- Function mapping: ja (entsprechend RCN-227)
- Funktionstasten: DCC: F0 - F28 | MM: F0 - F4
- Effekte der Schaltausgänge:
- Fahrtrichtungsabhängiges Schalten
- Rangierlicht
- Blinken und Wechselblinken, Blinkfrequenz separat einstellbar für jeden Ausgang
- invertiertes Schalten
- Dimmen
- Kicken
- Programmierung für Consist-Betrieb
- Programmierung für Analogbetrieb
- Servo-Ausgang: nein
Soundfunktionen: keine
Schalteingänge
Anschluss für Stützelko oder Pufferschaltung
- Stützelko: Kapazität: 100 bis 470 µF | Spannungsfestigkeit: > 25 V
- alternativ: Pufferschaltung nach RCN 530 für Anschluss ohne Steuerleitung (z.B. USV-mini)
Automatisierte Abläufe: keine
Sonstiges
- Analogbetrieb: ja (nur in Gleichstrom-Anlagen)
- Überlastschutz: nein
Lieferbare Schnittstellen

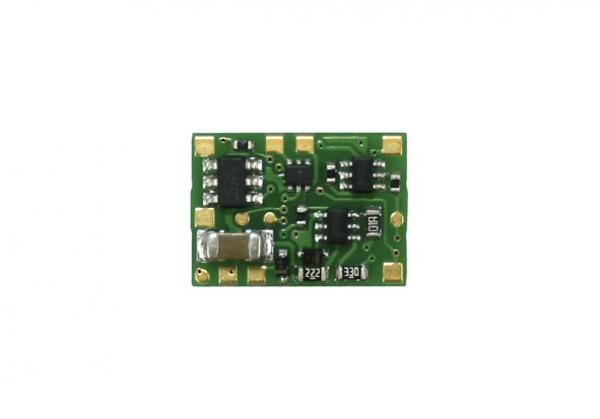

- ohne Kabel

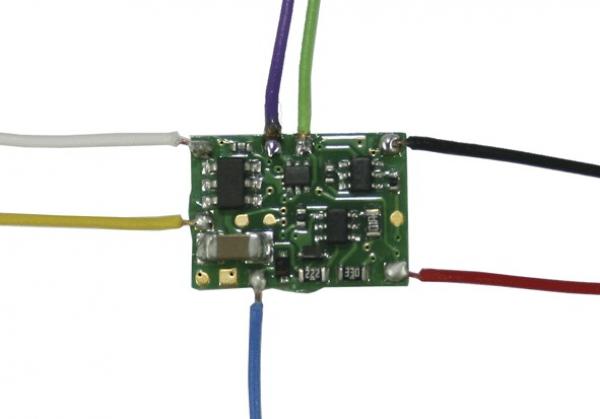

- mit angelöteten Anschlusskabeln
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
