Tams Elektronik, Multi-Timer, Multi-Talent zur Lösung von Zeitproblemem
Der Mulit-Timer, ist in folgenden Ausführungen erhältlich :
-

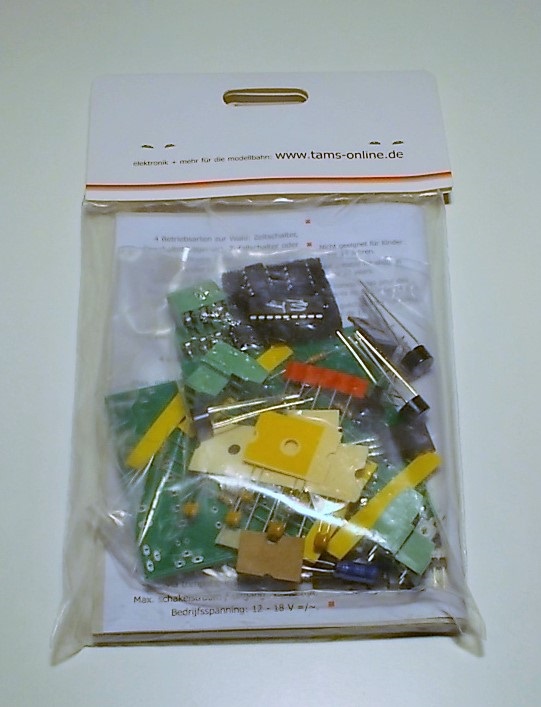

51-01055-01 Bausatz (bestehend aus sämtlichen erforderlichen Bauteilen und einer Platine)
-

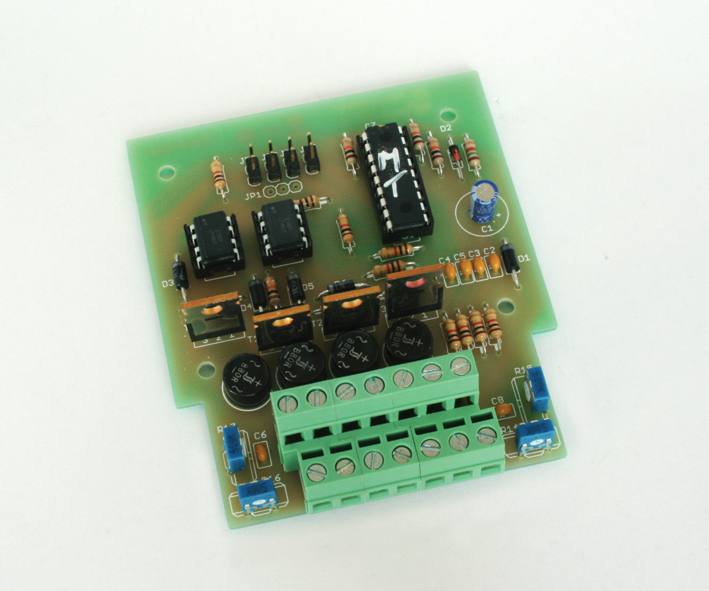

51-01056-01 Fertig-Baustein (aufgebaute und geprüfte Schaltung ohne Gehäuse)
-

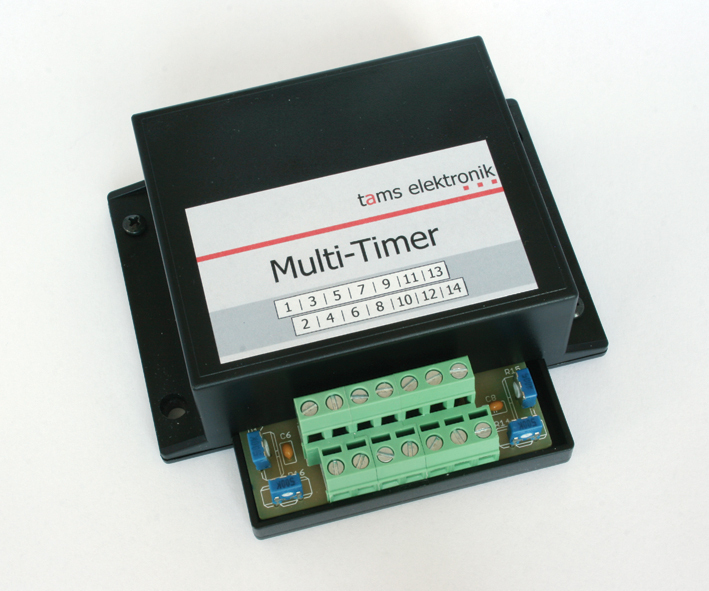

51-01057-01 Fertig-Gerät (Fertig-Baustein im Gehäuse)
Mit dem Multi-Timer lassen sich in analogen und digitalen Anlagen auf einfache Art diverse "Zeitprobleme" lösen. Die 4 Schaltausgänge können verwendet werden
Die Schaltzeiten liegen zwischen 0,1 Sek. und 4,5 Min. Sie können für jeden der 4 Ausgänge und jede Schaltvariante individuell über ein Poti eingestellt werden.
Vorbildgerechter Fahrbetrieb für analoge Anlagen
Alternativ kann der Multi-Timer in analogen Gleich- oder Wechselstromanlagen zur Steuerung des vorbildgerechten Fahrbetriebs in einem Streckenabschnitt verwendet werden. Die Schaltausgänge steuern dabei
Für das Anfahren, Bremsen und Halten wird die Zeitdauer einzeln über Potis eingestellt. Das Signal ist mit den Vorgängen Anfahren, Bremsen und Halten gekoppelt. Die Haltezeit kann über die am Poti eingestellte Zeit hinaus beliebig verlängert werden, indem der zugehörige Eingang mit Masse verbunden wird. Damit kann die Steuerung in eine komplexe (Blockstellen-) Steuerung integriert werden.
Auslösen der Schaltvorgänge
Die Ausgänge des Multi-Timers können z.B. über Schalter, Taster, Lichtschranken oder Reedkontakte geschaltet werden, aber auch über beliebige Schaltungen, die gegen Masse schalten.
Wählen Sie "Ihre" Betriebsart*
* am echten Baustein mit Hilfe von Steckbrücken (Jumpern)
Für alle Artikel gilt: Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile.
