Tams Elektronik, Minitimer MT-3 "Impulsverzögerung", 51-01035-01 / 51-01036-01 / 51-01037-01

Tams Elektronik, Minitimer MT-3 "Impulsverzögerung"

Zur verzögerten Weitergabe von Spannungswechseln an nachgeschaltete Verbraucher (max. 60 Sekunden).

Der Minitimer MT-3, ist in folgenden Ausführungen erhältlich :

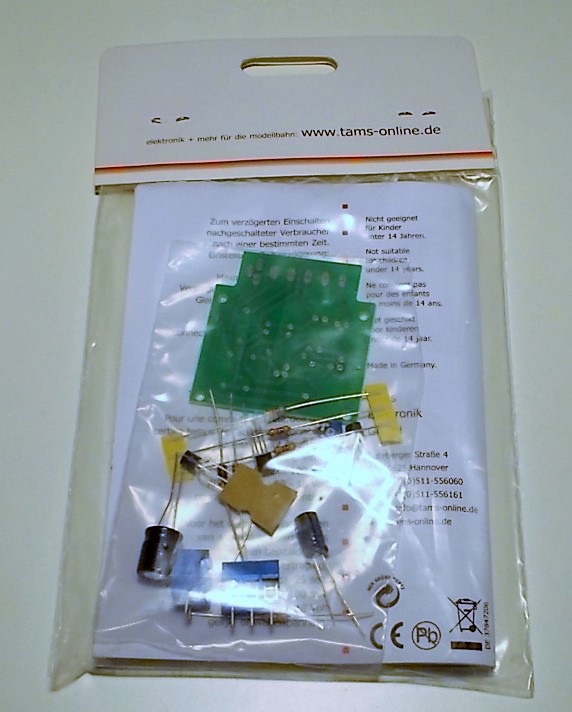

• 51-01035-01 Bausatz (bestehend aus sämtlichen erforderlichen Bauteilen und einer Platine)

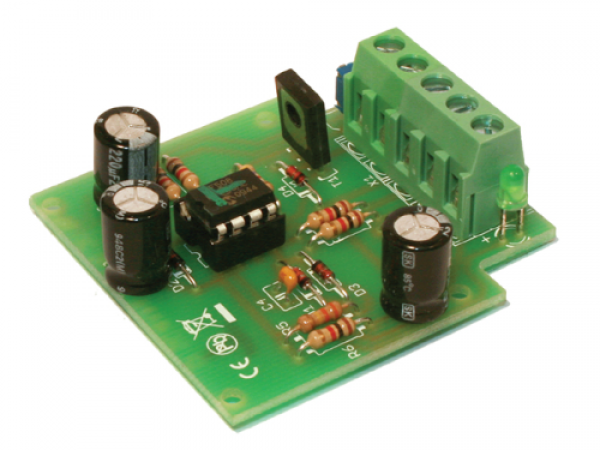

• 51-01036-01 Fertig-Baustein (aufgebaute und geprüfte Schaltung ohne Gehäuse)

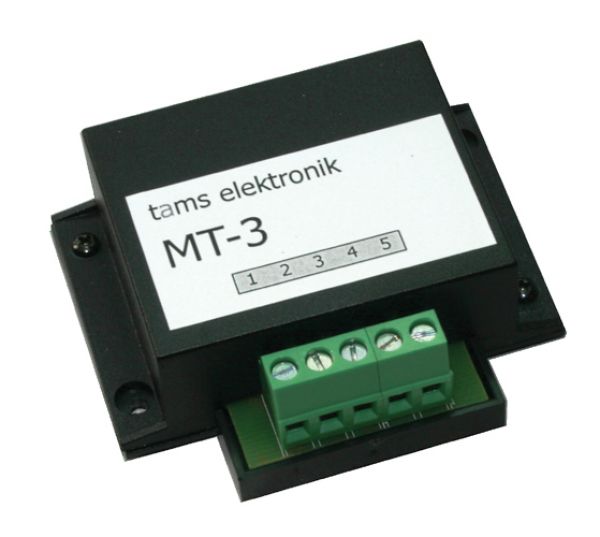

• 51-01037-01 Fertig-Gerät (Fertig-Baustein im Gehäuse)

Anwendungsbeispiele

• verzögerte Auslösung von Magnetartikeln (Formsignale, Weichen, bistabile Relais)

• verzögerte Stromabschaltung in einem Gleisabschnitt nach dem Überfahren eines Reedkontaktes, um den Kontakt wieder frei zu geben

Einstellung der Verzögerungszeit

• mittels eines Trimmpotis

Auslösen des Schaltvorgangs

• Der Minitimer MT-3 wird in der Regel anderen elektronischen Schaltungen nachgeschaltet, die an seinem Eingang einen Spannungswechsel erzeugen. Der nachgeschaltete Verbraucher wird im Rhythmus dieser Spannungswechsel ein- und ausgeschaltet, allerdings mit der eingestellten zeitlichen Verzögerung.

• Die Schaltung wird von einem IC gesteuert, das die zeitliche Abfolge von Spannungswechseln am Eingang des Bausteins speichert und mit der eingestellten zeitlichen Verzögerung zwischen 0 und ca. 60 Sekunden an den Ausgang "weitergibt".

• Die Zeitspanne zwischen zwei Spannungswechseln am Eingang des Bausteins kann beliebig lang sein.

• Das IC kann bis zu sieben Spannungswechsel während der eingestellten Verzögerungsdauer abspeichern. Bei mehr als sieben Spannungswechseln während der eingestellten Verzögerungsdauer werden die zuerst gespeicherten Spannungswechsel überschrieben.

Anschluss von Verbrauchern

• Verbraucher mit einem Strom von bis zu 1.000 mA können direkt am Ausgang des Minitimers angeschlossen werden.

• Verbraucher mit einem höheren Strom können über ein Relais angesteuert werden.

• Verbraucher, die invertiert geschaltet werden sollen, können über ein Relais angesteuert werden.
