Tams Elektronik, LD-G-43, H0-Lokdecoder mit vielen Schalt- und Automatik-Funktionen, 1.500 mA, SUSI
Lieferbare Schnittstellen
-
ohne Kabel
-

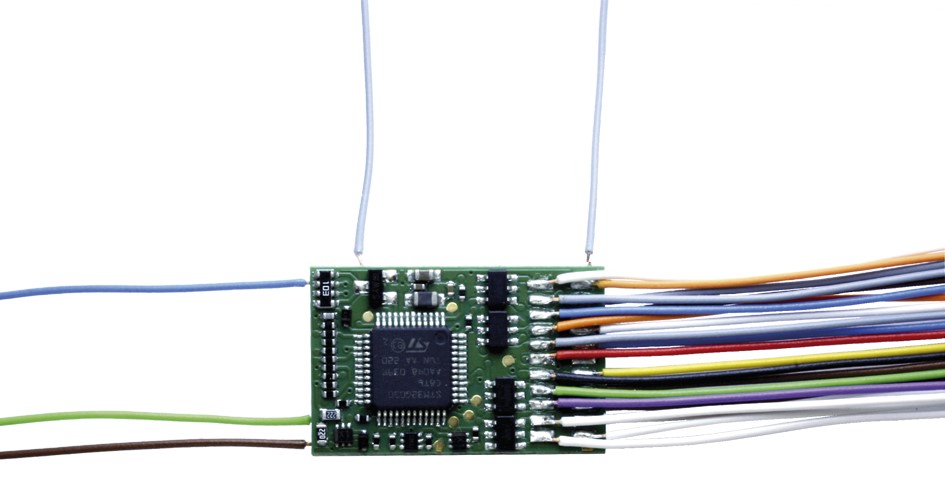

mit angelöteten Anschlusskabeln: an Motoranschlüssen, Stromabnehmern, Funktionsausgängen und Schalteingängen
-

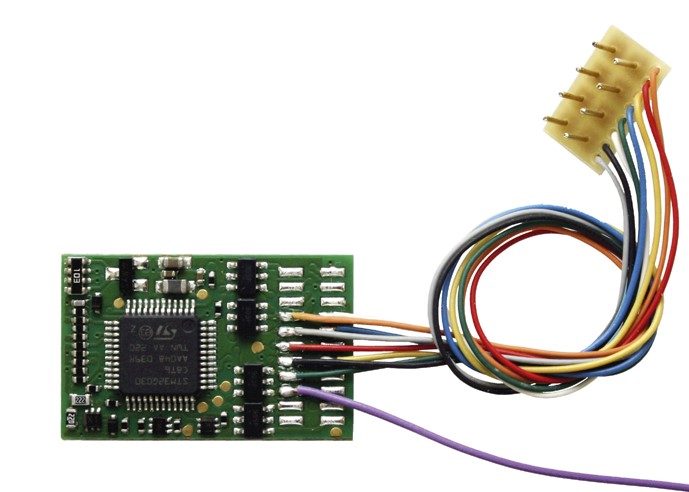

mit 8-poligem Stecker (NEM 652): und zusätzlichem Anschlusskabel für AUX2
-

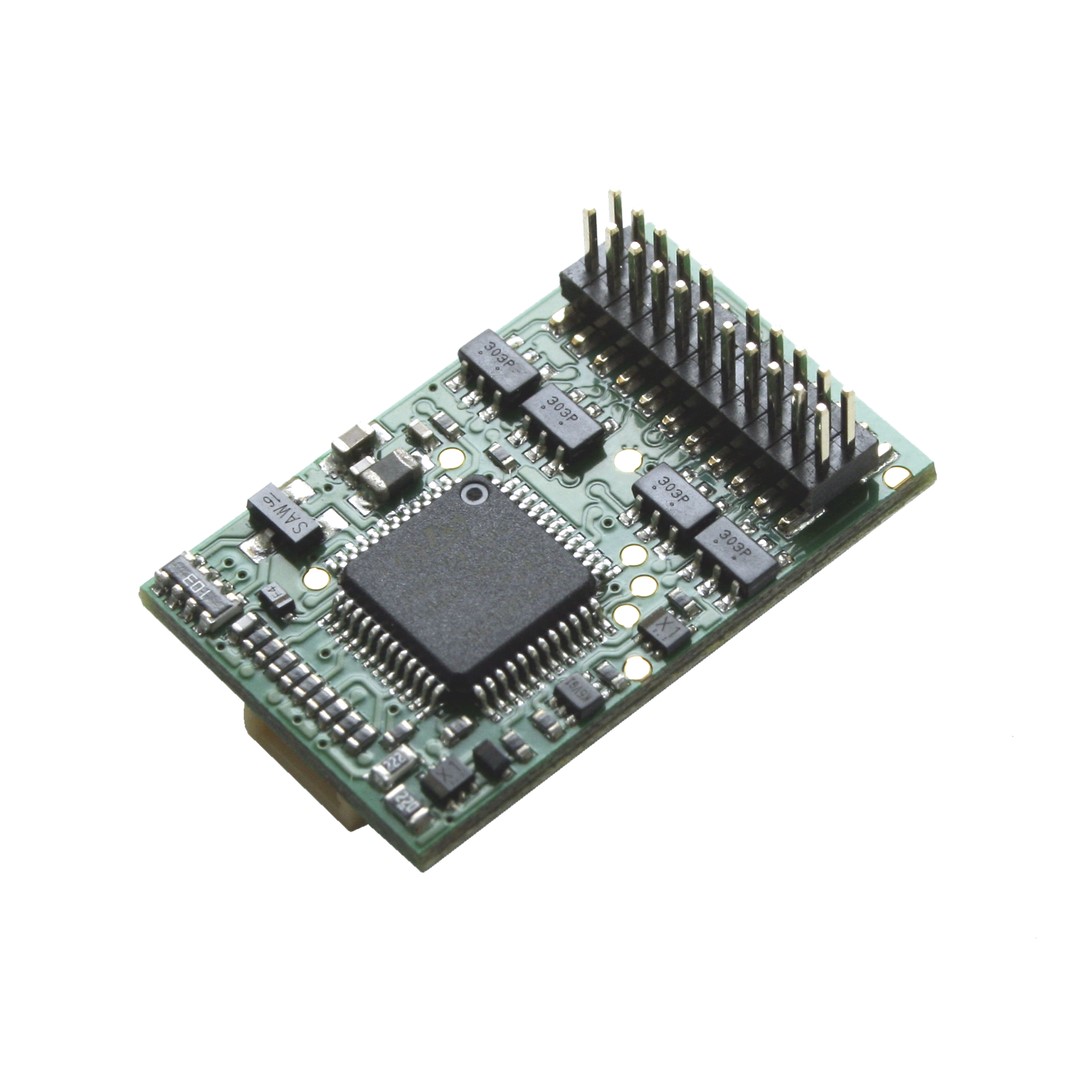

mit PluX22-Stecker: (NEM 658 / RCN-122)
Der LD-G-43 erledigt viele Dinge automatisch - ohne Zutun an den Reglern und Schaltern der Digitalzentrale:
-
Er reagiert auf die ABC-Bremsstrecke und kann damit z.B. die Lok punktgenau vor einem Signal zum Halten bringen (vorausgesetzt der konstante Bremsweg ist eingestellt).
-
Er nutzt die ABC-Bremsstrecke auch, um einen automatischen Pendelzugbetrieb auszuführen.
-
Er kann einen kompletten Entkupplungs-Vorgang nach dem Auslösen einer Funktion durchführen: rückwärts an die Waggons heranfahren (um die Kupplung zu entlasten), die Kupplung lösen und dann ein Stückchen in Fahrtrichtung von den Waggons wegfahren.
-
Er kann zusammen mit dem Umschalten in den Rangiergang die passende Rangier-Beleuchtung einschalten.
-
Er kann Funktionen geschwindigkeitsabhängig ein- oder ausschalten.
-
Er kann das Feuer in der Feuerbüchse simulieren.
-
Er kann die Spannung an den Ausgängen sukzessive erhöhen oder verringen (das sogenannte "Auf- und Abdimmen").
H0-Lokdecoder mit vielen Schalt- und Automatik-Funktionen
-
empfohlene Nenngröße: H0
-
Gesamtstrom: maximal 1.500 mA
-
Motorstrom: maximal 1.000 mA
-
8 Schaltausgänge | maximaler Strom: je 300 mA
-
2 Schalteingänge
-
SUSI-Schnittstelle
-

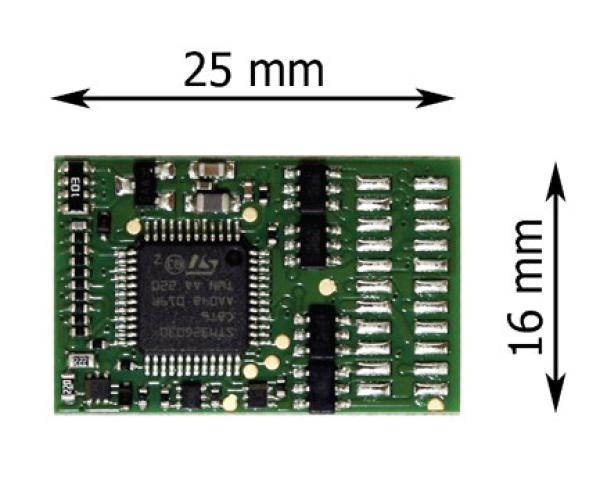

Abmessungen: ca. 25 x 16 x 5,5 mm
Motoransteuerung
-
Motorarten: Gleichstrommotor, Glockenankermotor, Hochleistungsmotor (Märklin)
-
Motorstrom: max. 1.000 mA
-
Lastregelung: ja | Lastregelparameter einstellbar
-
PWM-Periode: 25 kHz
-
Geschwindigkeitskennlinie:
-
linear (Einstellung der Anfahr-, Mitten- und Höchstgeschwindigkeit)
-
oder individuelle Kennlinie (im 28-Fahrstufenmodus)
-
Rangiergang:
-
Anfahr- und Bremsverzögerung:
-
Konstanter Bremsweg: ja
Digitalbetrieb
-
Digitalformate:
-
Rückmeldeformate:
-
Automatische Anmeldung
-
DCC-A: ja
-
RailCom plus: nein
-
mfx: nein
-
Programmierung:
-
DCC: Einstellung der CVs (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleisprogrammierung)
-
MM: Register
-
Function Mapping entsprechend RCN-227
-
Adressumfang:
-
DCC: 127 oder 10.239
-
MM: 255
-
Anzahl der Fahrstufen:
-
DCC: 14, 28 oder 128
-
MM: 14 oder 27b
-
SDF-Verfahren: ja
Ausgänge und Schnittstellen
-
Anzahl der Schaltausgänge: 8 | max. Strom pro Ausgang: 300 mA
-
Function mapping: ja | entsprechend RCN-227
-
Funktionstasten:
-
Effekte der Schaltausgänge:
-
Fahrtrichtungsabhängiges Schalten
-
Rangierlicht
-
Dimmen
-
invertiertes Schalten
-
Blinken. Einstellung der Blinkfrequenz jeweils gemeinsam für zwei Ausgänge.
-
Kicken
-
Sukzessives Auf- und Abdimmen
-
Feuer-Simulation
-
Ein-/Ausschalten be einer definierten Grenzsspannung (Geschwindigkeit)
-
Programmierung für Consist-Betrieb
-
Programmierung für Analogbetrieb
-
Servo-Ausgang: nein
-
SUSI-Schnittstelle: ja | Version classic SUSI entsprechend RCN-600
Soundfunktionen: ---
Schalteingänge
Anschlüsse für Stützelko und/oder Pufferschaltung
Automatisierte Abläufe
-
ABC-Bremsverfahren: ja
-
Automatischer Pendelzugbetrieb: ja | auf Basis des ABC-Verfahrens
-
Bremsen bei Gleichspannung ("Märklin-Bremsstrecke"): ja
-
Kuppelfunktionen: Ankuppel-Automatik: nein | Entkuppel-Automatik ("Entkuppel-Walzer"): ja
-
Rangierfunktion
Beim Umschalten in den Rangiergang (Reduzierung der Geschwindigkeit um ca. 50 %) kann z.B. gleichzeitig (mit der gleichen Funktion)
-
Geschwindigkeitsabhängiges Ein- und Ausschalten von Funktionen: ja
-
Stop / Start mit einer Funktion
Sonstiges
-
Analogbetrieb: ja
-
Überlastschutz: ja
Wichtiger Hinweis nach EU-Spielzeugrichtlinie: Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
