Tams Elektronik, LC-NG-01 "Stadtbeleuchtung", 53-04015-01 - 53-04016-01 - 53-04017-01

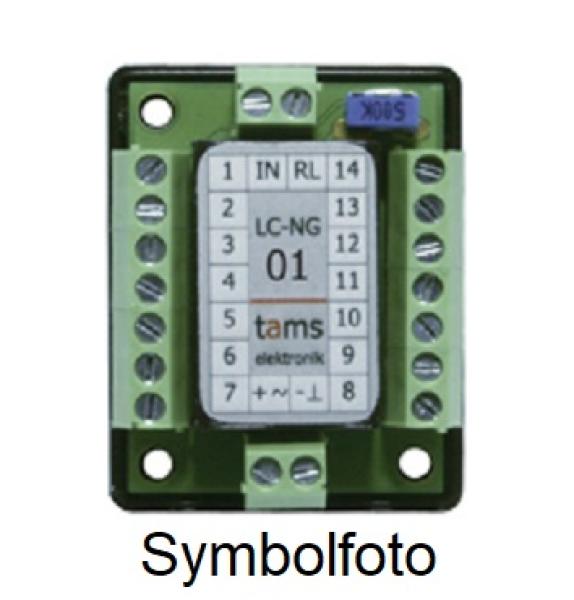

LC-NG-01 "Stadtbeleuchtung"
14 Ausgänge (je max. 200 mA)
für den Anschluss von
- Glühlämpchen
- LEDs (über Vorwiderstände)
- weiteren LC-NG-01-Modulen
- anderen nachrangigen Schaltungen (z.B. anderen Versionen der LC-NG-Module)
maximaler Gesamtstrom: 1.000 mA
Verwendung des Schalteingangs
- geschlossen --> Die Ausgänge werden nacheinander eingeschaltet. Der Länge der Pausen zwischen dem Einschalten der einzelnen Ausgänge variiert zufällig.
- offen --> Die Ausgänge werden nacheinander ausgeschaltet. Die Reihenfolge ist dabei eine andere als beim Einschalten. Die Pausenlänge ist kürzer als beim Einschalten und variiert zufällig.
- maximale Länge der Pausen zwischen dem sukzessiven Ein- und Ausschalten der 14 Ausgänge
- d.h. Hintereinanderschaltung bzw. Verkettung mehrerer LC-NG-Module, die zeitverzögert geschaltet werden sollen
- an jedem der 14 Ausgänge zusätzlich zu LEDs oder Lämpchen
- unbegrenzte Anzahl --> Es können die Beleuchtungen für komplette Modellbahnanlagen mit einem Schalter zeitversetzt ein- und ausgeschaltet werden.
LC-NG-Module in 3 Hardware-Ausführungen
| .................................
|
als Bausatz zum selber Löten
|
|
|
Die zweite Seite der LC-NG-Platine: Hier befinden sich die meisten Bauteile. Auch in der Version "Bausatz" sind die (SMD-) Bauteile bereits bestückt.
|
|
|
|
|
als Fertig-Baustein
|
|
|
|
als Fertig-Gerät
Hinweis: Das Gehäuse ist nicht separat erhältlich. Um die kleinen Kunststoff-Stifte, mit denen es auf der Platine fixiert wird, beim Transport zu schützen, wäre ein erheblicher Verpackungsaufwand erforderlich. Diesen halten für ein derart kleines Produkt jedoch nicht für angemessen. |
|
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
Auf den Bildern werden unsere Modelle als Gestaltungsbeispiel fertig aufgebaut gezeigt. Die Dekorationselemente wie Bäume, Figuren, Fahrzeuge und mehr, sind handelsübliche Produkte verschiedener Hersteller und gehören nicht zum Lieferumfang.
