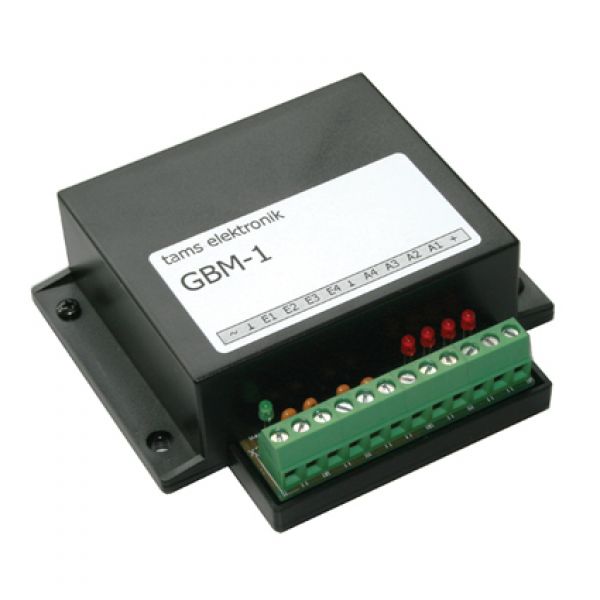

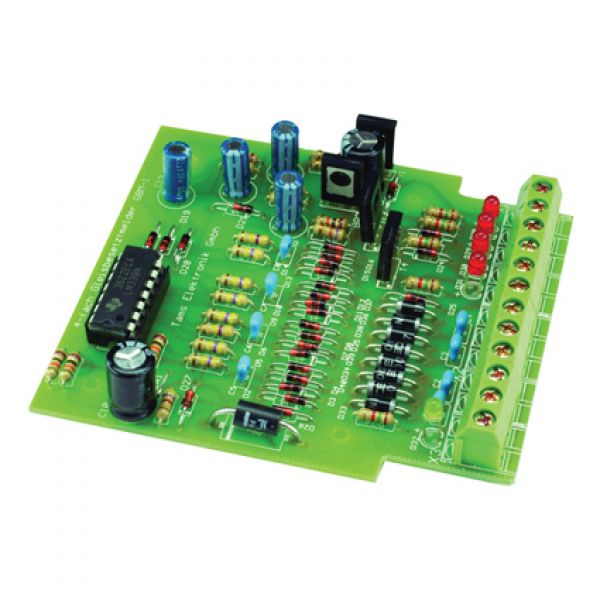

Tams Elektronik 52-01015-01 - 52-01016-01 - 52-01017-01, Gleisbesetztmelder GBM-1
Lieferbar in folgenden Ausführungen:
4-fach Gleisbesetztmelder - optimiert für analoge Anlagen und digitale Anlagen bis Nenngröße N
-
zur Überwachung von maximal vier voneinander unabhängigen Gleisabschnitten
-
hohe Empfindlichkeit (1 mA)
-
direkter Anschluss von Verbrauchern bis 500 mA
-
Erkennung von Fahrzeugen unabhängig von der Fahrtrichtung (in analogen Gleichstromanlagen)
-
Anzeige der Belegtmeldungen über integrierte LEDs
Einsatzgebiete
Der Gleisbesetztmelder GBM-1 kann eingesetzt werden
-
in analogen (Gleich- oder Wechselstrom-) Anlagen, z.B. als Teil einer Blockstellensteuerung oder einer automatisierten Steuerung oder
-
in digitalen Anlagen (mit allen Digitalformaten). z.B. zusammen mit Rückmeldern, die Massekontakte einlesen (z.B. s88-Rückmeldern).
Der GBM-1 ist für den Einsatz in analogen Anlagen und digitalen Anlagen bis Nenngröße N optimiert:
-
Er ist sehr empfindlich und erkennt Verbraucher mit einem Strom von nur 1 mA.
-
Der maximale Strom der vier Ausgänge beträgt je 500 mA, was den direkten Anschluss diverser Verbraucher ermöglicht.
-
In analogen Gleichstromanlagen erkennt er Fahrzeuge unabhängig von der Fahrtrichtung, mit der sie in einen Gleisabschnitt einfahren.
Spannungsversorgung
Der GBM-1 darf nicht über Trafos oder digitale Booster, die Fahrstrom bereitstellen, versorgt werden. Zur Versorgung des GBM können Trafos oder Booster verwendet werden, die auch andere Gleisbesetztmelder oder Beleuchtungen versorgen.
Erkennen von Fahrzeugen
Der GBM-1 erkennt Fahrzeuge mit einem Stromverbrauch von mind. 1 mA (z.B. beleuchtete Loks oder Waggons) die sich in den angeschlossenen Abschnitten befinden.
In Gleichstromanlagen erkennt der GBM-1 auch Fahrzeuge, deren Achsen mit Widerstandslack bestrichen wurden und die ansonsten keinen Strom verbrauchen.
Wenn ein Gleisabschnitt mit einem Schalter zwischen Gleisabschnitt und Eingang des GBM-1 abgeschaltet wird, wird ein Verbraucher in dem abgeschalteten Gleisabschnitt erkannt, wenn
Auswertung der Besetztmeldungen und Weitergabe an digitale Rückmeldemodule
Die Auswertung der Gleisbesetztmeldungen erfolgt gegen Masse. Digitale Rückmelder (z.B. s88-Rückmeldemodule) können daher direkt nachgeschaltet werden.
Anzeige der Besetztmeldungen
Wenn ein angeschlossener Gleisabschnitt besetzt ist, leuchtet die zugeordnete LED auf dem GBM.
Hinweis: Wenn Verbraucher nachgeschaltet sind, die mit einer höheren Spannung als der GBM arbeiten, kann dieses dazu führen, dass die LEDs auf dem Baustein schwach leuchten, obwohl die angeschlossenen Gleisabschnitte nicht besetzt sind.
Ausgänge
An die vier Ausgänge des GBM-1 können Nachfolgeschaltungen, die einen Strom von maximal 500 mA benötigen, direkt angeschlossen werden. Verbraucher, die einen höheren Strom benötigen, müssen über Relais geschaltet werden.
