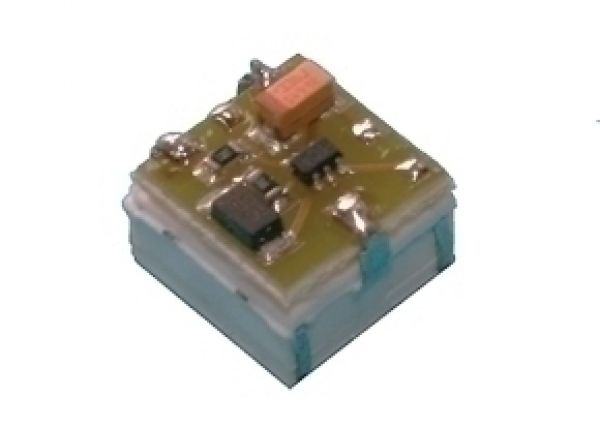

Tams Elektronik, Dämmerungsschalter DS-1, Fertigbaustein ohne Gehäuse
Automatisch schalten wenn´s dunkel (... oder hell) wird
-
zum Schalten nachgeordneter Verbraucher in Abhängigkeit von der Umgebungsbeleuchtung
-
Auslöser: Fotowiderstand (im Lieferumfang enthalten)
-
Einstellung der Empfindlichkeit an einem Trimmpoti
-
Beleuchtungsstärke, die den Schaltvorgang bei abnehmender Umgebungsbeleuchtung auslöst, geringer als die bei zunehmender Umgebungsbeleuchtung (Hysterese). Damit wird verhindert, dass die Schaltung bereits bei geringen Helligkeitsschwankungen ausgelöst wird.
Funktion
Der Dämmerungsschalter schaltet über ein Relais Beleuchtungen oder beliebige nachgeordnete Verbraucher in Abhängigkeit von der Umgebungsbeleuchtung ein oder aus. Auslöser ist ein Fotowiderstand (auch als lichtabhängiger Widerstand bezeichnet), dessen Widerstandswert sich abhängig vom Umgebungslicht verändert. Die Lichtempfindlichkeit wird an einem Trimmpoti individuell eingestellt.
Hysterese
... ist laut Duden "das Zurückbleiben einer Wirkung hinter der sie verursachenden veränderlichen Kraft". Klingt erstmal kryptisch, hat aber im Zusammenhang mit dem Dämmerungsschalter einen sehr nützlichen Effekt:
Der Dämmerungsschalter ist so ausgelegt, dass die Beleuchtungsstärke, die den Schaltvorgang bei abnehmender Umgebungsbeleuchtung auslöst, geringer ist als die bei zunehmender Umgebungsbeleuchtung. Damit wird verhindert, dass die Schaltung bereits bei geringen Helligkeitsschwankungen ausgelöst wird. Ohne diese sogenannte Hysterese könnte es passieren, dass z.B. Straßenlaternen ständig an- und ausgehen und damit eher den Effekt einer Kirmesbeleuchtung erzeugen.
Anschlussmöglichkeiten
-
Anschluss der Verbraucher über ein Relais (im Lieferumfang enthalten)
-
(mehrere) Verbraucher mit einer Stromaufnahme von insgesamt 1.000 mA
-
je nach Anschlussvariante: Einschalten der Verbraucher bei zunehmender Dunkelheit oder bei zunehmender Helligkeit
