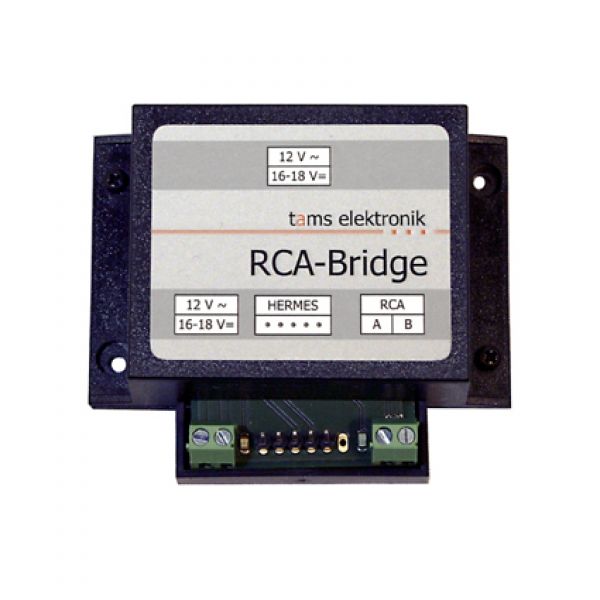

Verbindung zwischen BiDiBus und Tams-Rückmeldebus

Zur Übertragung von RailCom-Meldungen

von RailCom-Detektoren, die für den Einsatz in BiDiB-Systemen vorgesehen sind:

• HERMES von Tams Elektronik

• BiDiB-GBM16TS von Fichtelbahn** (Art.-Nr. 300250)

an RailCom-Komponenten, die über den Tams-Rückmeldebus kommunizieren:

• RailCom-Anzeigegerät RCA-1

• RailCom-Anzeigegerät RCA-24

• PC-Interface RC-Link

Hintergrundinfo: Tams-Rückmeldebus und BiDiBus

Im RailCom-Standard ist nicht festgelegt, wie die RailCom-Meldungen von den Detektoren z.B. an PC-Interfaces oder externe Anzeigegeräte weitergeleitet werden. Jeder Hersteller von RailCom-Komponenten verwendet daher für die Datenübertragung von den Detektoren zu nachfolgenden Geräten einen eigenen Datenbus.

2008 haben wir für die Kommunikation zwischen unseren RailCom-Detektoren, RailCom-Anzeigegeräten und RailCom-PC-Interfaces einen eigenen Datenbus entwickelt (Tams-Rückmeldebus).

Dieser Tams-Rückmeldebus bildete die Grundlage für die Entwicklung des BiDiBus. BiDiB ist ein herstellerübergreifendes Datenprotokoll, das die komplette Steuerung aller stationären Komponenten einer Modellbahn sowie die Übertragung von Rückmeldedaten regelt, also weit über das hinausgeht, was der Tams-Rückmeldebus leistet.

2017 haben wir mit HERMES unseren ersten RailCom-Detektor entwickelt, der die RailCom-Rückmeldungen über den BiDiBus zum PC überträgt. Der Verbindung zum "alten" Tams-Rückmeldebus kann mit Hilfe der RCA-Bridge hergestellt werden.

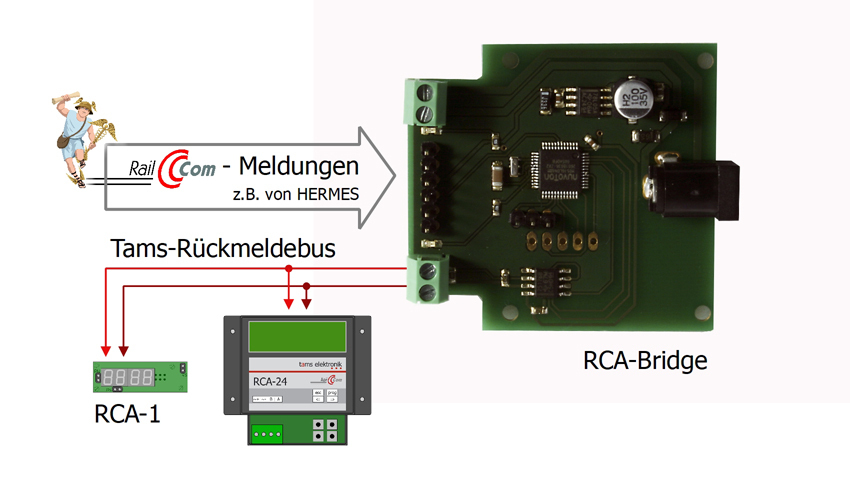

Integration der RCA-Bridge in den Tams-Rückmeldebus

Grundsätze der Kommunikation im Tams-eigenen Rückmeldebus:

• Überwachung von bis zu 24 separaten Gleisabschnitten

• Anschluss von bis zu 32 RailCom-Geräten (Detektoren oder RCA-Bridges, Anzeigegeräten, PC-Interfaces)

Besonderheiten beim Einsatz von RCA-Bridges:

• Es können keine zusätzlichen Detektoren direkt an die Busleitung angeschlossen werden (z.B. Detektoren RCD-1, RCD-2 oder RCD-8).

• maximal 3 RCA-Bridges an einer Busleitung

• eine eigene RCA-Bridge für jeden (BiDiB-) RailCom-Detektor (unabhängig davon, ob der RailCom-Detektor 4, 8 oder 16 Abschnitte überwachen kann)

Einstellung der Adressen

• durch Aufstecken von Jumpern (Steckbrücken) werden der RCA-Bridge die Adressbereiche 1 – 8, 9 – 16 oder 17 -24 zugeordnet.
