Tams Elektronik, Beleuchtungs-Umbauset / FI-Set, 70-0200002

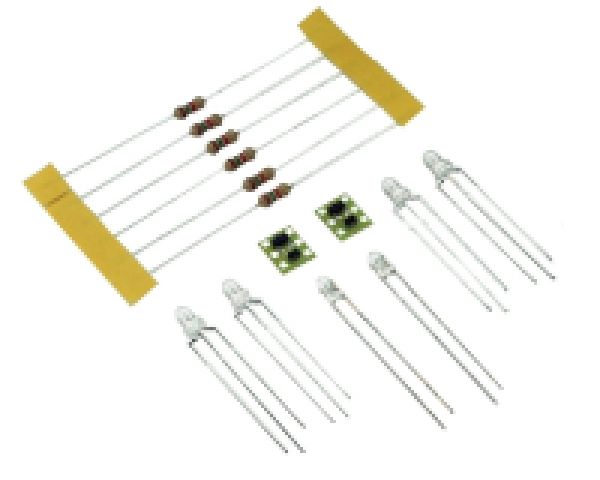

FI-Set für den Umbau einer Lok (vordere + hintere Beleuchtung)

• 2 Funktionsinverter (zum Anschluss von Duo-LEDs mit gemeinsamer Kathode (-) an die Ausgänge von Fahrzeugdecodern)
• 4 rot-gelbe Duo-LEDs, 3 mm, 20 mcd
• 2 gelbe LEDs, 3 mm, 20 mcd
• 6 Vorwiderstände 1,5 kOhm (ausgelegt für 12 - 24 V Digitalspannung)

Funktionsprinzip:

Rot-gelbe oder rot-weiße Duo-LEDs eignen sich als Front- bzw. Schlussbeleuchtung von Modellbahn-Loks und -Wagen. Versionen mit gemeinsamer Kathode (-) für beide Farben können jedoch nicht direkt an die Funktionsausgänge von Fahrzeugdecodern angeschlossen werden, da die Decoder-Rückleiter positiv gepolt sind. Der Funktionsinverter FI-1 löst dieses Problem, indem er die Polarität der Ausgänge von Fahrzeugdecodern invertiert.
