Tams Elektronik 70-02001-02, FI-1, Funktions-Inverter, 2er Set

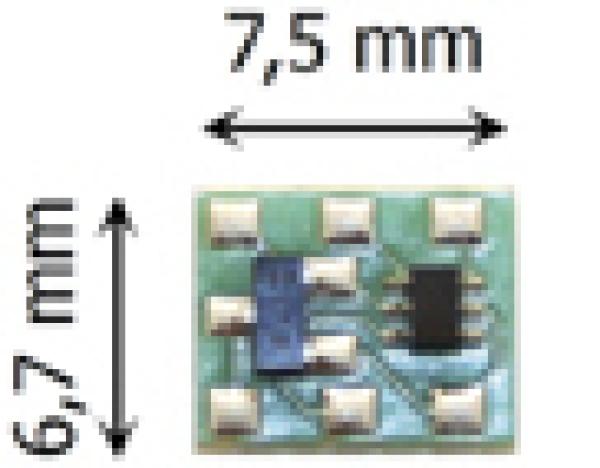

Funktionsinverter Fi-1
-
wird zwischen LED und Funktionsausgang eines Lok- oder Funktionsdecoders geschaltet
-
invertiert die Polarität der Decoderanschlüsse
-
Packungsinhalt: 2 Stück
Anwendungsbeispiel 1: Duo-LEDs mit gemeinsamer Kathode
Rot-gelbe oder rot-weiße Duo-LEDs eignen sich als Front- bzw. Schlussbeleuchtung von Modellbahn-Loks und -Wagen. Versionen mit gemeinsamer Kathode (-) für beide Farben können jedoch nicht direkt an die Funktionsausgänge von Fahrzeugdecodern angeschlossen werden, da die Decoder-Rückleiter positiv gepolt sind. Diese Duo-LEDs können über den Funktionsinverter an die Decoderausgänge angeschlossen werden. Funktionsprinzip:
Anwendungsbeispiel 2: LED-Beleuchtungen in handelsüblichen Steuerwagen
LED-Beleuchtungen in handelsüblichen Steuerwagen sind häufig so geschaltet, dass die Kathoden (-) gemeinsam an Masse angeschlossen sind. Sie können daher beim Nachrüsten eines Fahrzeugdecoders nicht direkt an den Decoder angeschlossen werden. Anstelle eines Umbaus der Dioden kann ein Funktionsinverter zwischengeschaltet werden. Funktionsprinzip:
