Tams Elektronik 44-05106-01 - 44-05107-01 , ZEUS (s88-BiDiB-Interface)
Mittler zwischen den Welten: PC-Interface für ...
Lieferbar in folgenden Ausführungen:
-
Fertig-Baustein ohne Gehäuse
-

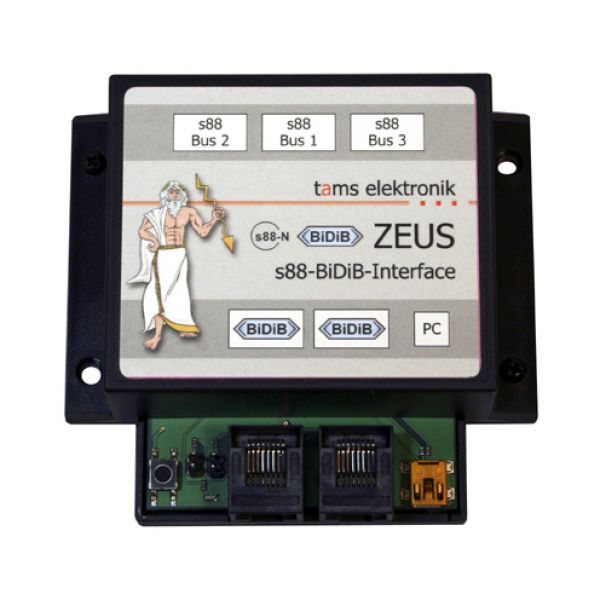

Fertig-Gerät im Gehäuse
|
|
|

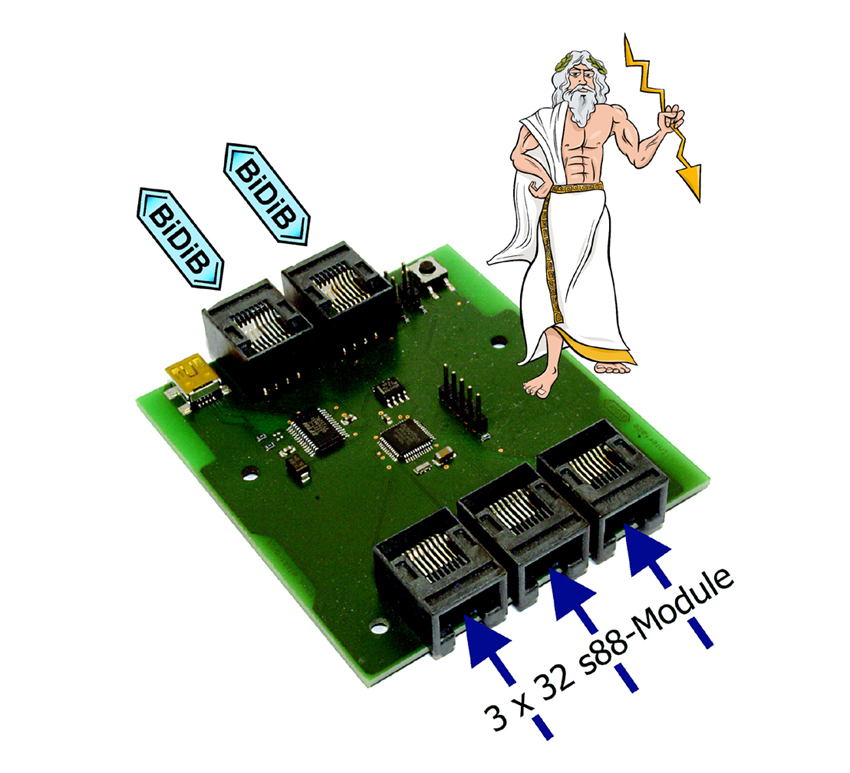

... den S88-Bus. s88-Module werden in BiDiB-Anlagen wie "normale" BiDiB-Knoten verwaltet. 3 RJ 45-Anschlüsse für den Anschluss von drei s88-Busleitungen mit je maximal 512 Massekontakten. |
|
|
|
... den BiDiBus. 2 RJ 45-Anschlüsse für den Anschluss von maximal 32 BiDiB-Knoten. |
|
|
|
... RailCom-Detektoren mit BiDiB-Interface.
|
PC-Interface für den s88-Bus
-
RJ-45-Anschlüsse entsprechend s88-N. Hintergrund: Die Norm s88-N regelt die Belegung von handelsüblichen Patch-Kabeln für die Verwendung in s88-Rückmeldesystemen. Anders als die 6-adrigen Anschlusskabel sind Patch-Kabel, die in Computer-Netzwerken gebräuchlich sind, gegenüber fremden elektrischen Signalen weitestgehend abgeschirmt. Durch Verwendung von Patch-Kabeln wird die Störanfälligkeit im s88-Bus daher erheblich reduziert.
-
drei RJ-45-Anschlüsse für je 512 Massekontakte, oder anders ausgedrückt:
-
32 x 16-fach-Rückmelder oder
-
64 x 8-fach-Rückmelder bzw.
-
insgesamt 1.536 Rückmeldeabschnitte
-
-
Datenübertragung an den PC wahlweise mit
-
HSI-88-Modus. Hinweis: Es wird das HSI-88-Protokoll für serielle Schnittstellen, nicht das HSI-88-USB-Protokoll verwendet.
-
BiDiB-Protokoll. Die angeschlossenen s88-Module werden vom Interface wie BiDiB-Knoten verwaltet.
-
-
Übrigens: ZEUS arbeitet auch gerne als reines s88-PC-Interface (ohne BiDiB)....
- Interface
-
für maximal 32 BiDiB-Knoten
-
Anschluss über zwei RJ-45-Anschlüsse (Zuordnung nach Bedarf)
-
Übrigens: ZEUS arbeitet auch gerne als reines BiDiB-PC-Interface (ohnes88)....
Beispiel: ZEUS im Einsatz als PC-Interface für s88, BiDiB und RailCom
|
|
ZEUS sendet die Rückmeldungen aus dem s88-Bus an den PC. Er behandelt dabei die s88-Rückmelder wie "normale" BiDiB-Knoten |
|
|
ZEUS managt die bidirektionale Kommunikation im BiDi-Bus. Dabei leitet er nicht nur die Rückmeldungen von den Knoten an den PC. Er sendet auch direkt Befehle an stationäre Decoder, hier an WD-34.BiDiB und SD-34.BiDiB. Eine Digitalzentrale wird für das Senden von Zubehördecoder-Befehlen ("Weichenbefehlen") nicht benötigt. |
|
|
ZEUS leitet die RailCom-Meldungen von lokalen Detektoren (hier: HERMES), die eine BiDiB-Schnittstelle haben, an den PC. |
|
|
|
