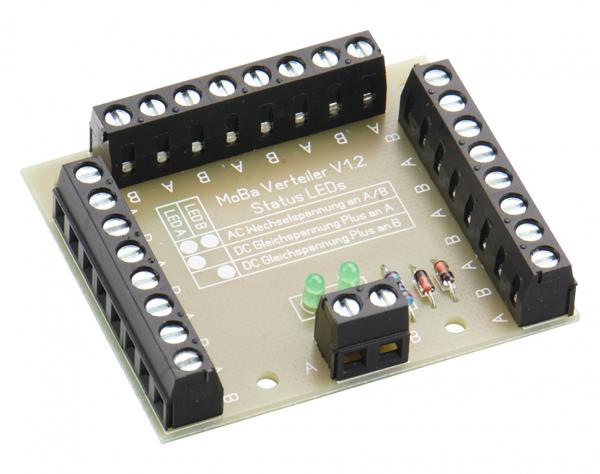

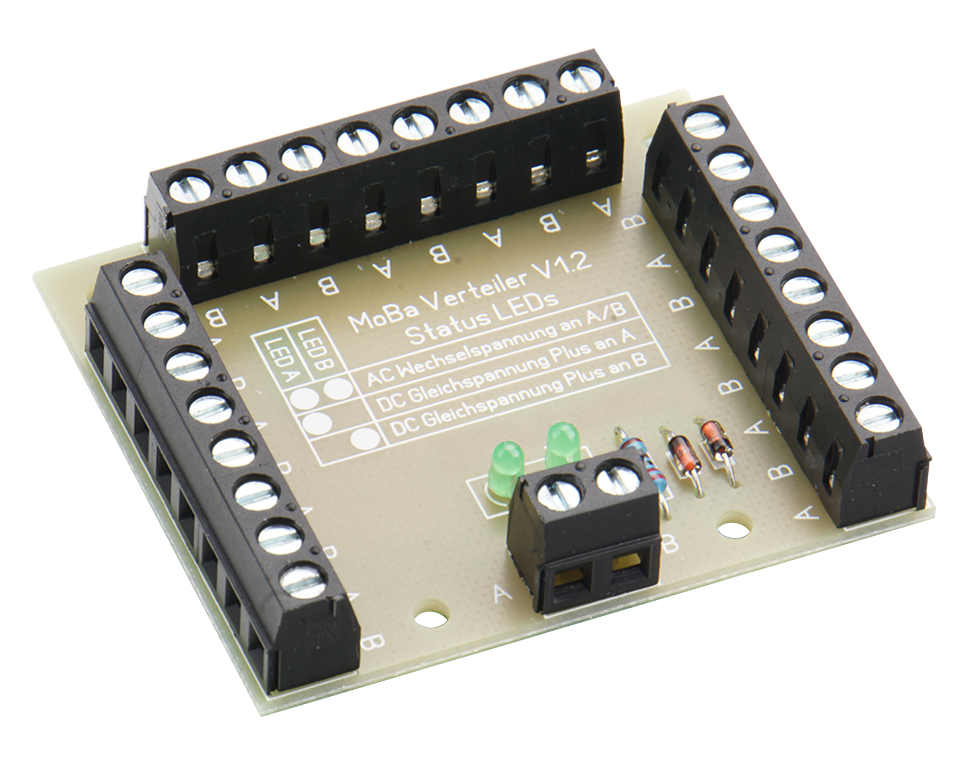

Donau Elektronik DM425, Modellbahn Verteiler Typ 1
Der DM425 - Modellbahn Verteiler Typ 1 von Donau Elektronik ist die ideale Lösung für eine komfortable Verdrahtung unter der Modellbahnanlage. Dank der hochwertigen Schraubklemmen können schnell neue Verbraucher oder Gleisanschnitte mit Spannung versorgt werden. Alle mit A gekennzeichneten Klemmpunkte sind genau wie alle Punkte mit B durchverbunden. Neben jeder A Klemme liegt eine B Klemme, so dass eine übersichtliche und ordentliche Verkabelung ohne Kabelchaos möglich ist.
Durch die Status LEDs ist jederzeit erkennbar, ob an der Platine eine Spannung anliegt oder nicht, ohne dass gemessen werden muss. Leuchten beide LEDs, liegt eine Wechselspannung an A und B an. Leuchtet nur LED A, liegt eine Gleichspannung mit Plus an A und Minus an B an. Leuchtet nur LED B, liegt eine Gleichspannung mit Plus an B und Minus an A an.
Die fertig aufgebaute und geprüfte Platine wird inklusive einer ausführlichen Anleitung geliefert.
Technische Informationen:
- 26 Klemmpunkte - 13x A und 13x B
- Status LEDs
- Strombelastbarkeit pro Klemme - max. 6A
- Gesamtstrombelastbarkeit - max. 8A (Einspeisung an 2poliger Klemme)
- Maximalspannung - 30V AC/DC
- Abmessungen ca. (L x B x H) - 60mm x 52mm x 13mm
- 4 Bohrlöcher zur Platinenbefestigung
