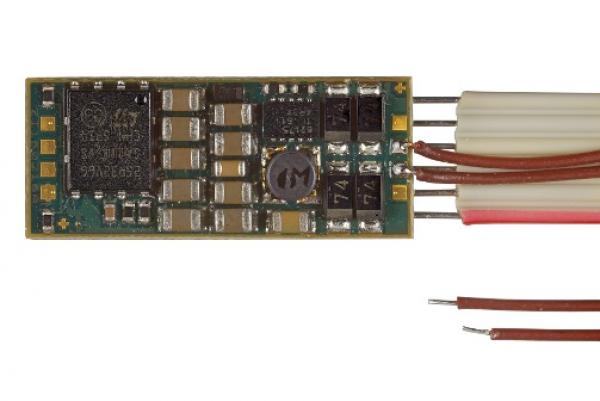

D&H SD10A-1, Fahr und Sounddecoder, mit Flachbandkabel NEM 651, 3. Generation
Unser bewährter Fahrzeugsounddecoder SD10A ist nun nach abgeschlossener Produktpflege in der 3. Generation erhältlich und bietet viele Vorteile:
- höhere Gesamtbelastbarkeit und höherer Motorstrom (1,5 A)
- AUX3 und AUX4 als verstärkte Funktionsausgänge (1,0 A)
- etwa doppelte Pufferkapazität (daher längere Kontaktstörungen ohne Datenverlust durchfahrbar)
Den SD10A erhalten sie in folgender Anschlussvariante:
Flachbandkabel für NEM 651 und 2 Anschlusslitzen, Länge ca. 145 mm
Fahrzeugsounddecoder 1,5 A
| Betriebsart SX1, SX2, DCC, MM, DC-analog |
| Maße [mm] |
21,2 * 9,1 * 3,4 |
| Gesamtbelastbarkeit |
1,5 A |
| Max. Motorstrom |
1,5 A |
| Max. Fahrspannung |
30 V |
| LV, LR (dimmbar) |
je 150 mA |
| AUX1, AUX2 (dimmbar) |
je 300 mA |
| AUX3, AUX4 (dimmbar) |
je 1,0 A |
| AUX5, AUX6 (dimmbar) |
unverstärkt |
| mit SUSI-Schnittstelle |
| Abtastrate |
22 kHz |
| Auflösung |
16 Bits |
| Unabhängige Soundkanäle |
8 |
| Speichergröße |
128 Megabits |
| Speicherdauer |
bis zu 760 s |
| Max. Ausgangsleistung |
2,6/1,6 W (4/8 Ω) |
Produkteigenschaften und Funktionen
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach DCC-Format
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Originale fahrzeugspezifische Dampf-, Diesel- und E-Lok-Soundprojekte (keine „Standardsounds“)
- Realistisches Dampffahrgeräusch mit radsynchronen und überlappenden Auspuffschlägen, fahrstufenabhängiger Tonhöhe und unabhängigem Siedegeräusch
- Realistisches dieselhydraulisches Fahrgeräusch mit fahrstufenabhängiger Tonhöhe, variabler Leerlaufdrehzahl und unabhängigen Beschleunigungsstufen, Turbolader und dynamischer Bremse
- Realistisches dieselmechanisches Fahrgeräusch mit mehreren Gängen, Leerlauf, mehreren Fahr- und Beschleunigungsstufen und möglichem Schaltgeräusch
- Realistisches elektrisches Fahrgeräusch mit Fahrmotor und Fahrmotorlüfter sowie Aufrüstgeräusche (Stromabnehmer, Hauptschalter usw.), Schaltwerksgeräusch und dynamischer Bremse
- Glocke, Horn, Pfeife, Türen schließen usw. (je nach Soundprojekt) jederzeit separat auslösbar
- Alle Soundabläufe frei konfigurierbar („Function Mapping“) und zufällig auslösbar
- Lautsprecheranschluss gegen Kurzschluss und Überlast geschützt
- Geringe Wärmeentwicklung durch Einsatz modernster Technologien
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
- Ladefähigkeit der Soundprojekte über SUSI-Schnittstelle mittels Programmer
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
