Doehler & Haass, Fahrzeugdecoder PD12A für DCC
PD12A erhalten sie in folgenden Anschlussvarianten:
-

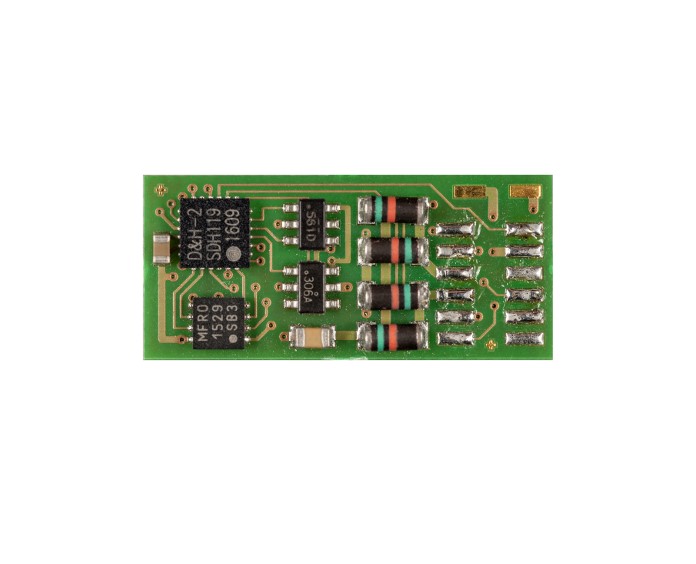

PD12A-0 ohne Anschlusskabel
-

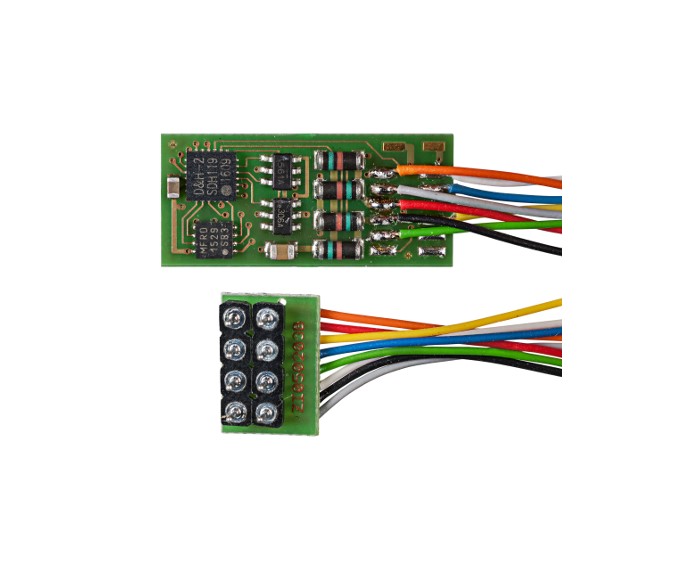

PD12A-2 mit Anschlusskabel für NEM 652
-

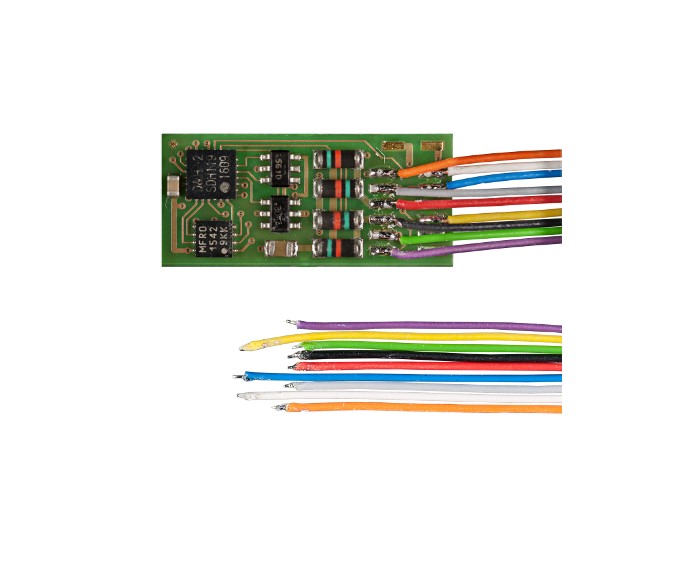

PD12A-3 mit 9 Anschlusslitzen, Länge ca. 145 mm
-

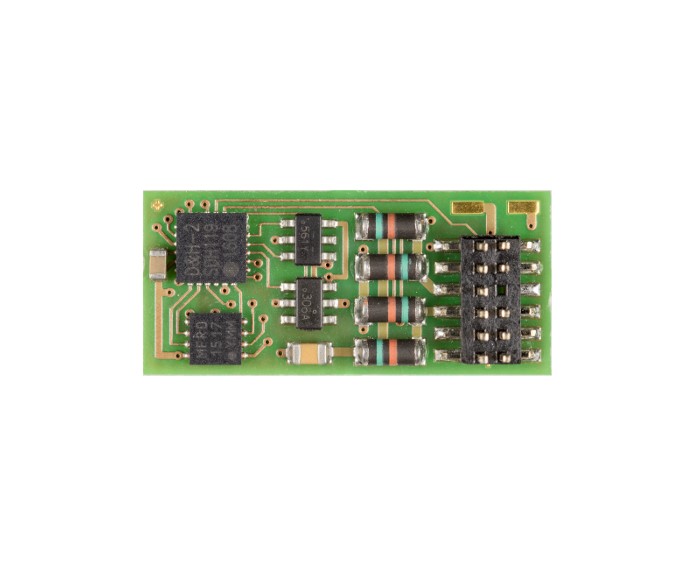

PD12A-4 mit PluX12 Schnittstelle
|
Maße [mm]
|
24,2 * 11,0 * 2,4
|
|
Gesamtbelastbarkeit
|
1,0 A
|
|
Max. Motorstrom
|
1,0 A
|
|
Max. Fahrspannung
|
30 V
|
|
LV, LR (dimmbar)
|
je 150 mA
|
|
AUX1, AUX2 (dimmbar)
|
je 300 mA
|
Der Fahrzeugdecoder PD12A ist unser neuer, besonders preisgünstiger, Fahrzeugdecoder für den reinen DCC-Betrieb (und DC-analog). Es gibt lediglich einige kleinere Einschränkungen im Vergleich zu unserer DH-Decoderserie:
-
Keine Unterstützung der Betriebsarten SX1, SX2 und MM
-
Keine SUSI-Schnittstelle und keine unverstärkten Funktionsausgänge
-
Keine niederfrequente Motoransteuerung (16 kHz oder 32 kHz sind aber wählbar)
-
Keine erweiterten Funktionszuordnungen (das heißt: keine Bedingungen, kein Initialmapping usw.)
-
Kein automatischer Kupplungsablauf (Timer für Ausschalten AUX1 und AUX2 sind aber vorhanden)
Produkteigenschaften und Funktionen
-
Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät oder nach NMRA-Norm (DCC)
-
Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
-
DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
-
Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
-
Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
-
Intern 127 Fahrstufen
-
Einstellbare Motorfrequenz (16 kHz, 32 kHz)
-
Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
-
Licht- und Funktionsausgänge dimmbar und analog aktivierbar
-
Rangiergang
-
Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
-
Alle Funktionsausgänge frei programmierbar
-
Temperaturschutz
-
Resetfunktion für DCC
-
Updatefähigkeit des Decoders
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Fahrzeugdecoder PD12A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
