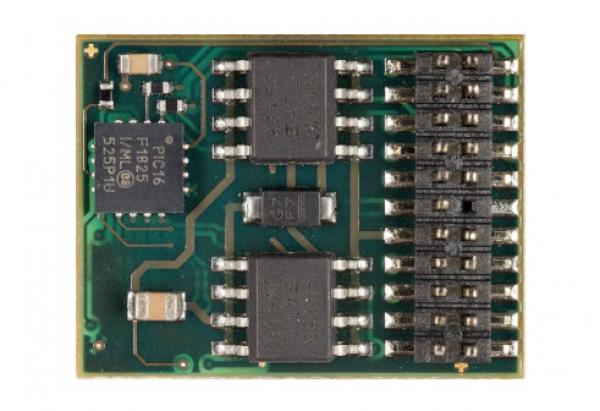

D&H DH22B, Lokdecoder, 2,0 A , SX1, SX2, DCC, MM, 8 Ausgänge, SUSI
Den DH22B erhalten sie in folgenden Anschlussvarianten:
- DH22B-0 ohne Anschlusskabel
- DH22B-2 Mit Anschlusskabel für NEM 652 und 2 Anschlusslitzen, Länge ca. 145 mm
- DH22B-3 Mit 11 Anschlusslitzen, Länge ca. 145 mm
- DH22B-4 Für die PluX22-Schnittstelle
Fahrzeugdecoder 2,0 A
| Betriebsart SX1, SX2, DCC, MM, DC-analog, AC-analog |
| Maße [mm] (unter Vorbehalt) |
20,7 * 15,8 * 5,2 |
| Gesamtbelastbarkeit |
2,0 A |
| Max. Motorstrom |
2,0 A |
| Max. Fahrspannung |
30 V |
| Umschaltspannung bei AC-analog |
max. 45 V Spitze = 30 V eff. |
| LV, LR (dimmbar) |
je 150 mA |
| AUX1, AUX2 (dimmbar) |
je 300 mA |
| AUX3, AUX4 |
je 1,0 A |
| AUX5, AUX6 |
je 1,0 A |
| AUX7 |
1,0 A |
| AUX8 |
unverstärkt |
| mit SUSI-Schnittstelle |
Produkteigenschaften und Funktionen
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer.
Der Fahrzeugdecoder DH22B unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Der Fahrzeugdecoder DH22B unterstützt keine SX1-Programmierung. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.
Wichtiger Hinweis nach EU-Spielzeugrichtlinie:
Achtung, nicht für Kinder unter 14 Jahren geeignet! Funktionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile!
