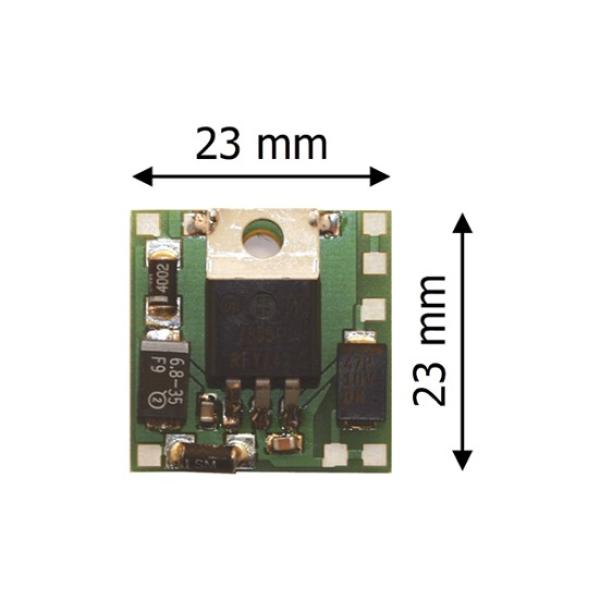

Tams Elektronik 70-05900-01, Servoplatine
Strom und Spannung für Servos
-
zur Versorgung typischer Modellbahn-Servos mit einer Spannung von 5 V und einem Strom von bis zu 1 A (Spitze)
-
zur Ergänzung von Fahrzeugdecodern oder anderen Schaltungen, die zwar ein Servosignal senden, jedoch nicht die erforderliche Spannung und / oder den erforderlichen Strom für den Servo bereitstellen können
Ideal für die Kombination mit 9 g-Servos

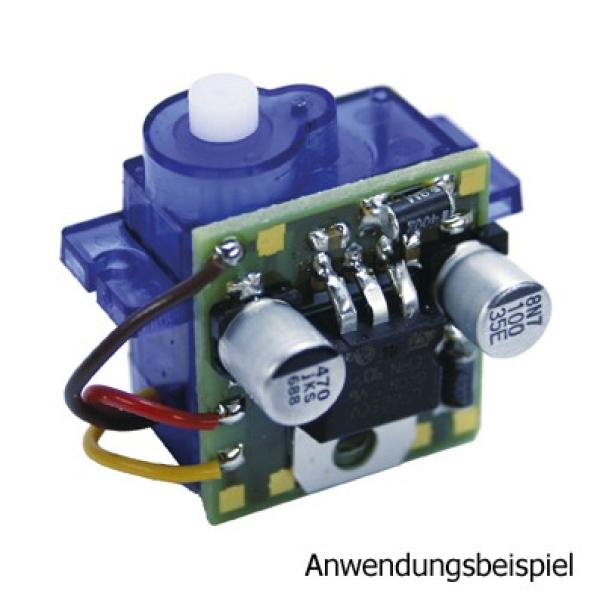

Anwendungsbeispiel:
Servoplatine mit 9 g-Servo Tower Pro SG 90, der mit seiner Seitenfläche auf der Unterseite der Servoplatine befestigt ist
(Servo nicht im Lieferumfang enthalten)

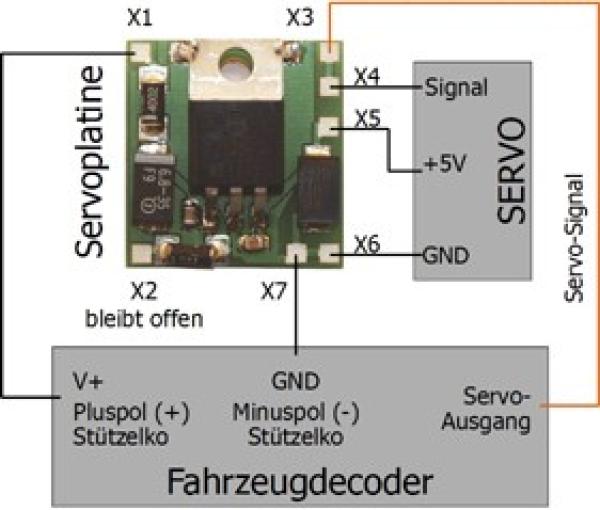

Anwendungsbeispiel: Fahrzeugdecoder
Lok- und Funktionsdecoder können mit einem (oder mehreren) Ausgängen ausgestattet sein, an dem (oder denen) ein Servosignal bereitgestellt wird. Damit lassen sich Servos ansteuern, die z.B. Türen von Güterwagen, Pantographen oder Kupplungen bewegen. Meistens reichen weder der maximale Gesamtstrom des Decoders noch die Spannung am Servoausgang aus, um einen Servo zu versorgen. Die Servoplatine löst dieses Problem.
Anwendungsbeispiel: Light Computer Next Generation
Die Hauptaufgabe der LC-NG-Module ist die Erzeugung realistischer Lichteffekte. Nebenbei steuern manche Versionen auch Servos an, und machen so die Effekte für eine Szenerie komplett. Strom und Spannung an den Ausgängen, an denen ein Servosignal anliegt, sind jedoch zu gering, um einen Servo zu bewegen.
Tipp: Für den Einsatz mit LC-NG-Modulen gibt es das LC-NG-Servo-Set, in dem neben der Servoplatine auch ein Servo und der für den Anschluss erforderliche Widerstand enthalten sind.
