Tams Elektronik 44-09100-01 - 44-09110-01 - 4409200-01 - 4409210-01, s88-N-Adapter S88-A
Info: Norm s88-N
Die Norm s88-N regelt die Belegung von handelsüblichen Patch-Kabeln mit RJ-45-Anschlüssen für die Verwendung in s88-Rückmeldesystemen. Anders als die häufig verwendeten 6-adrigen Anschlusskabel sind Patch-Kabel, die in Computer-Netzwerken gebräuchlich sind, gegenüber fremden elektrischen Signalen weitestgehend abgeschirmt. Durch Verwendung von Patch-Kabeln wird die Störanfälligkeit im s88-Bus daher erheblich reduziert.
Adapter S88-A
Die Adapter S88-A haben je einen RJ-45-Anschluss für ein Patchkabel entsprechend der Norm S88-N und einen 6-poligen s88-Anschuss. Sie ermöglichen es,
-
s88-Geräte mit herkömmlichen 6-poligen Anschlüssen über Patchkabel (RJ-45) miteinander zu verbinden;
-
ein s88-Gerät mit herkömmlichen 6-poligen Anschlüssen an ein s88-Gerät mit RJ-45-Anschlüssen entsprechend S88-N anzuschließen.

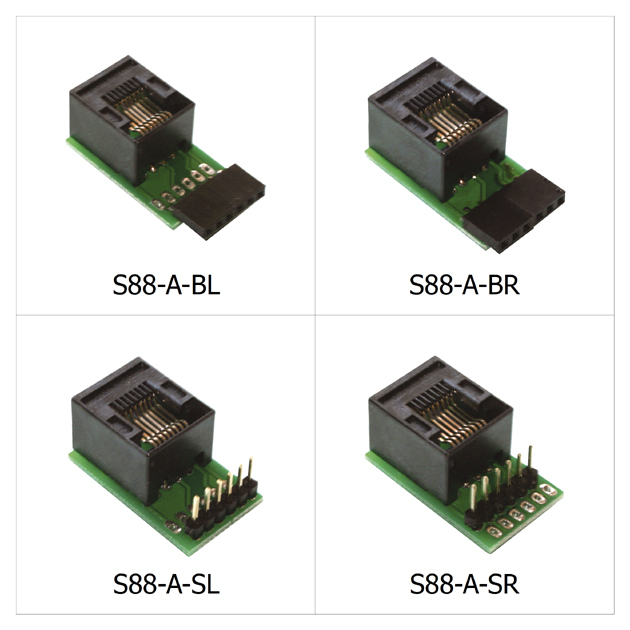

Versionen des Adapters S88-A
Der Adapter ist in vier verschiedenen Versionen für verschiedene Einbausituationen lieferbar:
|
|
Ausführung des 6-poligen Anschlusses des Adapters |
für s88-Gerät mit 6-poligem Anschluss in Richtung |
|
S88-A-BR |
Buchse |
Zentrale |
|
S88-A-BL |
Buchse |
nachfolgendes Modul |
|
S88-A-SR |
Stecker |
Zentrale |
|
S88-A-SL |
Stecker |
nachfolgendes Modul |
Anschluss-Buchse oder -Stecker?
Wenn es die Platzverhältnisse erlauben und der Adapter so an den 6-poligen Anschluss eines s88-Gerätes gesteckt werden kann, dass er einen sicheren Halt hat, ist die Verwendung von Adaptern mit Buchse sinnvoll. Bei manchen S88-Geräten ist es nicht möglich, einen Adapter mit Buchse so aufzustecken, dass er fest sitzt. Für diese Geräte ist der Einsatz eines kurzen 6-adrigen Flachbandkabels (z. B. S88-15) und eines Adapters mit Stecker empfehlenswert.
Richtung "Zentrale" oder "nachfolgendes Modul"?
Die Adern der s88-Datenleitung sind von 1 bis 6 durchnummeriert und unterschiedlich belegt. Damit die Datenübertragung gewährleistet wird, müssen die Adern 1 bis 6 durchgängig miteinander verbunden werden. Die s88-Rückmeldemodule sind in der Regel so konstruiert, dass die 6-adigen Flachbandkabel nicht verdreht werden müssen.
Daher sind die Adapter mit zwei unterschiedlichen PIN-Belegungen erhältlich. Die Variante "R" wird für die s88-Geräte verwendet, deren 6-poliger Anschluss-Stecker in Richtung Zentrale, die Variante "L" für die s88-Module und –Geräte, deren Stecker zum nachfolgenden Modul weist.
Beispiele für mögliche Einbausituationen
Erläuterung der Beispiele:
|
1 |
An der dargestellten Zentrale ist der Anschluss eines Adapters mit Buchse nicht möglich. Daher wird der Anschluss über ein kurzes 6-adriges Flachbandkabel und einen Adapter mit Stecker ausgeführt. Da der Anschluss der Zentrale in Richtung "nachfolgendes Modul" weist, ist eine Version "L" erforderlich. |
|
2 3 |
An dieser Version eines s88-Moduls können Adapter mit Buchse direkt aufgesteckt werden. Am Anschluss des Moduls, der in Richtung "Zentrale" weist, wird ein Adapter der Version "R", am Anschluss, der in Richtung "nachfolgendes Modul" weist, ein Adapter der Version "L" eingesetzt. |
|
4 |
Bei dieser Version eines s88-Moduls kann kein Adapter mit Buchse verwendet werden. Daher wird der Anschluss über ein kurzes 6-adriges Flachbandkabel und einen Adapter mit Stecker ausgeführt. Da der Anschluss des Moduls in Richtung "Zentrale" weist, ist eine Version "R" erforderlich. |
