Tams Elektronik 43-01345-01 -43-01356-01 - 43-01357-01, Schaltdecoder SD-34 | SD-34.2
Lieferbar in folgenden Ausführungen:

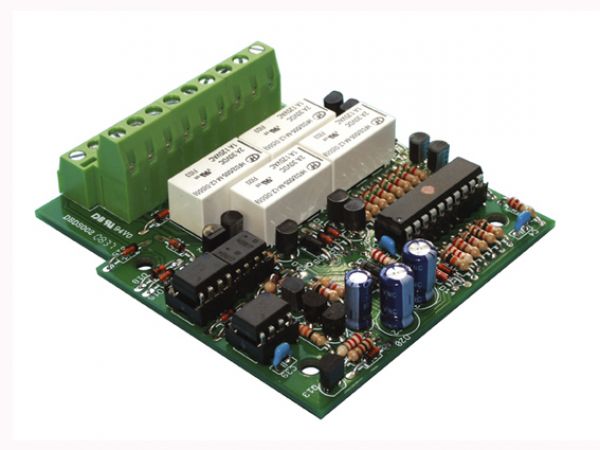

- Bausatz zum selber Löten , SD34

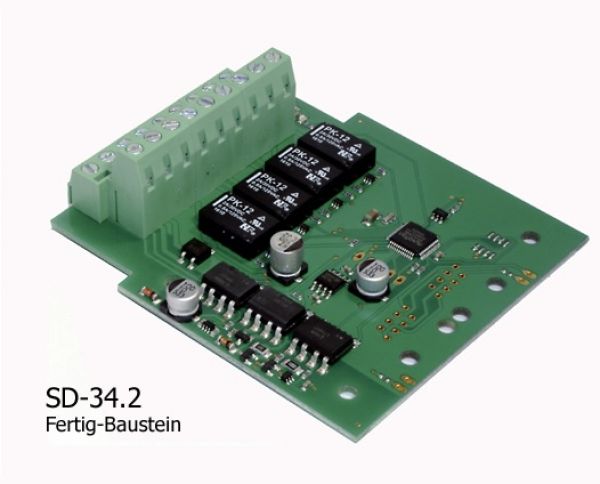

- Fertig-Baustein ohne Gehäuse , SD34.2

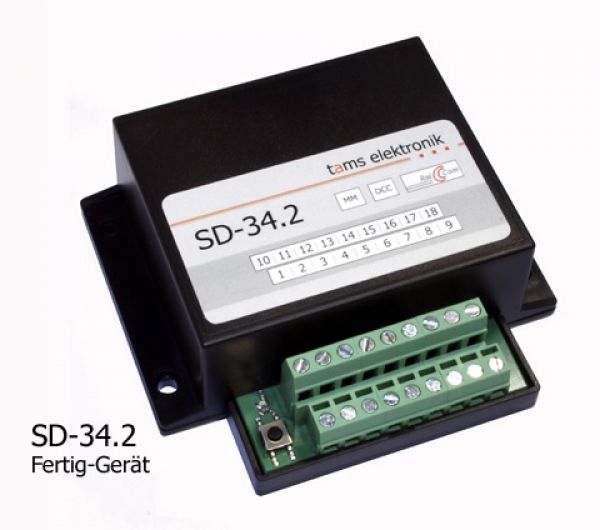

- Fertig-Gerät im Gehäuse , SD34.2
4-fach Schaltdecoder für DCC und Motorola. Z.B. zum Schalten von Beleuchtungen aller Art, Lichtsignalen und Weichen mit motorischem Antrieb und Endabschaltung. Bausatz zum selber Löten.
Die vier Ausgänge können sowohl gemischt über DCC- und Motorola-Befehle als auch abwechselnd im DCC- und im Motorola-Format geschaltet werden. .
Programmierung: Mit einer DCC-Zentrale werden die Konfigurationsvariablen (CVs) eingestellt. Bei Einsatz einer Motorola-Zentrale ist die Einstellung der Decoder Adresse nur mit einem Programmiertaster möglich. Die Änderung der übrigen Decoder Eigenschaften ist für den reinen Motorola-Betrieb nicht erforderlich und ist mit Motorola-Zentralen nicht möglich. .
Rückmeldung: Vom Decoder können die RailCom-Messages über die Schienen an spezielle RailCom-Detektoren weitergeleitet werden. .
Digitalformate: DCC + MM (automatische Formaterkennung) .
Rückmeldeprotokoll: RailCom
Adressbereich: 1 - 2.040 (DCC) | 1 - 1.020 (MM) .
Versorgungsspannung: über die Zentrale bzw. einen Booster. Zur Entlastung des digitalen Stromkreises kann alternativ ein eigener Trafo (14 - 18 V Wechselspannung) eingesetzt werden. .
Anzahl Schaltausgänge: 4.
Max. Strom pro Ausgang: 1.500 mA (bis 2 Sekunden) .
Max. Gesamtstrom: 1.500 mA.
Platinenabmessungen: ca. 73 x 80 mm.
