Lieferbar in folgenden Ausführungen:

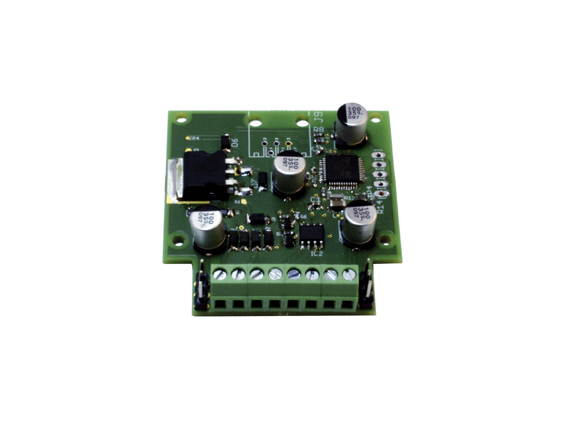

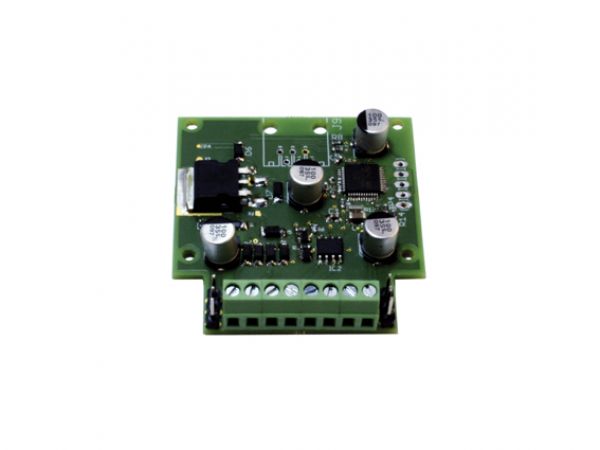

• Fertig-Baustein ohne Gehäuse , SD-32

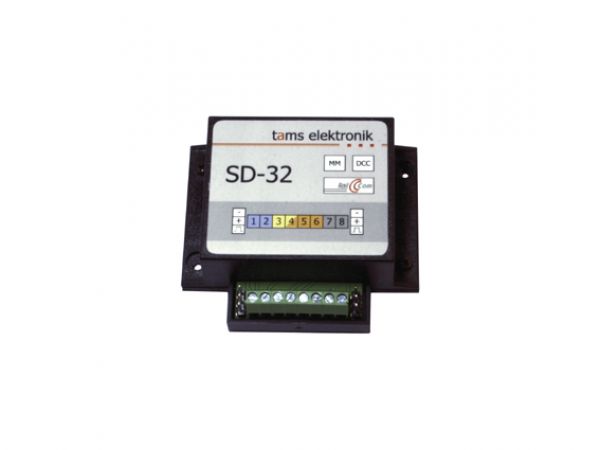

• Fertig-Gerät im Gehäuse , SD-32

2-fach Servo- und Schaltdecoder für Digital + Analog

• zur Ansteuerung von 2 Servos

• 2 Schaltausgänge zum Anschluss sonstiger Verbraucher (z.B. Lampen, einfache Lichtsignale, Relais)

• 2 Schalteingänge zum Anschluss von Tastern

Einsatzgebiete

• Servos in Weichen, Toren, Wasserkränen, Kinderwippen, Schranken, Flügelsignalen

• Herzstückpolarisierung von Weichen

• einfache Lichtsignale

• Beleuchtungen

Digitalformate

• DCC + MM: ja (automatische Formaterkennung). Die vier Ausgänge können sowohl gemischt über DCC- und Motorola-Befehle als auch abwechselnd im DCC- und im Motorola-Format geschaltet werden.

• mfx: nein

• Selectrix: nein

Adressbereich

• DCC-Weichenadressen: 1 - 2.040

• DCC-Lokdecoderadressen: 1 - 510

• MM-Weichenadressen: 1 - 1.020

Rückmeldeformate

• RailCom: ja

• RailCom plus: nein

• mfx: nein

Datenbus

• keiner

Schaltausgänge

• Anzahl: 2

• max. Strom je Ausgang: je 1.000 mA (bis 2 s) bzw. 800 mA (Dauer)

• max. Gesamtstrom: 1.000 mA

• integrierte Relais: nein

Programmierung

• DCC-Zentrale: Einstellung aller Decodereigenschaften über Konfigurationsvariablen (CVs)

• rein analog unter Verwendung des Programmiertasters. Hinweis: Einige Einstellungen können nur über die CV-Programmierung gemacht werden.

Einstellbare Bewegungskurven

Einstellmöglichkeiten

• Auslösen der Ausgänge AUX1 und AUX2: gemeinsam mit den Servos 1 bzw. 2 über Digitalbefehle und/oder Taster. Im reinen Analogbetrieb können die Ausgänge nur gemeinsam mit den zugeordneten Servos über Taster geschaltet werden.

• Servo-Geschwindigkeit: Einstellung gemeinsam für beide Richtungen über CV-Programmierung oder mit Tastern.

• linker/rechter Anschlag des Servos: Einstellung über CV-Programmierung oder mit Tastern.

• Nachwippen: Aktivierung über CV-Programmierung oder mit Tastern. Über CV-Programmierung können zusätzlich eingestellt werden: Nachwippen nur am linken oder rechten Anschlag, Aussschlag und Geschwindigkeit.

• Schrankenmodus: Aktivierung nur über CV-Programmierung.

Sonderfunktion Schranken-Modus

Speziell zur Ansteuerung von 4 Halbschranken (nur im Digitalbetrieb möglich). Dazu werden jeweils 2 Halbschranken an einen Servoausgang angeschlossen. Nacheinander werden beim Schließen der Halbschranken geschaltet:

1. gelbe Warnleuchte und akustisches Warnsignal an. Hinweis: Für das akustische Warnsignal ist ein zusätzliches Verstärkermodul mit Lautsprecher erforderlich.

2. rote Warnleuchte an und gelbe Warnleuchte aus

3. rechte Halbschranke(n) zu (in Fahrtrichtung des kreuzenden Straßenverkehrs gesehen)

4. linke Halbschranke(n) zu

5. Warnblinken und akustisches Warnsignal aus

Nachdem das Öffnen der Schranken ausgelöst wurde, wird die rote Warnleuchte ausgeschaltet und alle Schranken werden geöffnet.

Ansteuerung mit DCC- oder MM-Weichenstellbefehlen

• DCC- oder MM-Weichenstellbefehle

• automatische Formaterkennung

• Ausgänge können gemischt über DCC- und Motorola-Befehle geschaltet werden

• Ausgänge können abwechselnd im DCC- und im Motorola-Format angesteuert werden

Alternative Ansteuerung mit DCC-Lokbefehlen

• alternativ zur Ansteuerung mit Weichenstellbefehlen (z.B. beim Einsatz von DCC-Digitalsteuerungen, die keine Weichenbefehle senden)

• Schalten der 4 Ausgänge über die Funktionen F1 bis F4

Ansteuerung mit Tastern

• alternativ oder zusätzlich zur Ansteuerung mit Digitalbefehlen

• Auslösen der Schaltausgänge gemeinsam mit den Servos

Kurzschluss-Schutz

• keiner

Versorgungsspannung

• Digitalspannung aus dem Boosterkreis

• oder eigener Wechselspannungs-Trafo (14-18 V)
