Durch die modulare Bauweise dieser LED Waggonbeleuchtung

können Sie Ihre Personenwagen problemlos ausleuchten. Dabei

kann die Länge individuell angepasst werden.

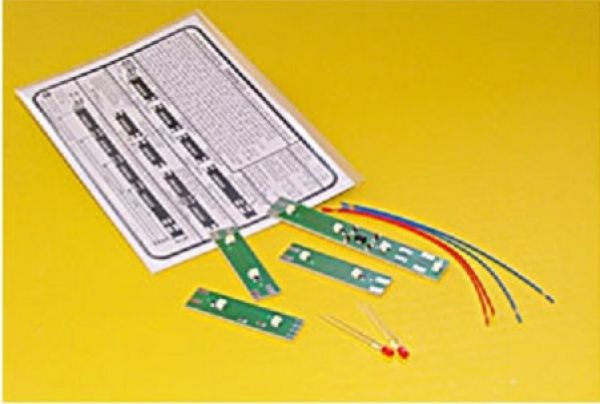

Das System besteht aus folgenden 4 LED Modulen plus Schlußbeleuchtung:


• SM80 Schaltmodul

• 2x EM45 Erweiterungsmodul

• 1x RM45 Schlußbeleuchtungsmodul

• 2x rote LED's Schlußbeleuchtung

• 4x Anschlusslitze Schlußbeleuchtung

Das SM80 Schaltmodul ist mit einer Spannungsregelung sowie einer

Gleichrichtung ausgestattet. Es kann sowohl mit Gleichstrom als auch

mit Wechselstrom betrieben werden. Das Schaltmodul ist mit 4 SMD

LED's bestückt.

Mit 80mm Länge kann es in kürzeren Wagen, wie zum Beispiel in der

Donnerbüchse als Beleuchtung eingesetzt werden.

Bei längeren Personenwagen werden die zum Lieferumfang gehörenden,

oben aufgeführten Module verwendet.

Durch Lötverbindungen wird diese LED Beleuchtung auf die gewünschte

Länge gebracht. Eine Schlußbeleuchtung kann bei Bedarf angebracht werden.

Die Erweiterungsmodule sind in unserem Shop auch

einzeln erhältlich, so daß bei Bedarf weitere Verlängerungen möglich

sind. Eine ausführliche Beschreibung wird mitgeliefert.

Technische Daten:
Spannung bei gelben LED's 7....24Volt AC / DC
Spannung bei weissen bzw. warmweissen LED's 9....24Volt AC /DC

Strom: ca. 40mA und bei Betrieb mit Schlußlicht ca 50mA

Um Spannungsunterbrechungen zu puffern, kann zusätzlich ein Stützkondensator

verwendet werden. Somit tritt kein störendes flackern im Fahrbetrieb auf.
